Zaawansowana termicznie fasada przeciwpożarowa
ATF 50EI
System fasadowy ATF 50EI dedykowany jest nowoczesnym budynkom o podwyższonych
wymaganiach izolacyjności termicznej.
Na bazie rozwiązania możliwe jest konstruowanie ścian płaskich o odporności ogniowej klasy EI 30, EI 60 jak i świetlików o odporności ogniowej klasy REI 20 oraz REI 45.
W ramach systemu zostały zastosowane rozwiązania gwarantujące uzyskanie wysokich parametrów wodoszczelności oraz odporności na przepuszczalność powietrza.
Design i funkcjonalność
-
Innowacyjne wkłady ogniochronne w metalowej osnowie zwiększające sztywność konstrukcji i ułatwiające montaż.
-
Dwufunkcyjna uszczelka centralna wykonana ze specjalnego materiału o właściwościach pęczniejących.
-
Dostępność pasów nadprożowo-podokiennych o odporności ogniowej EI 60.
-

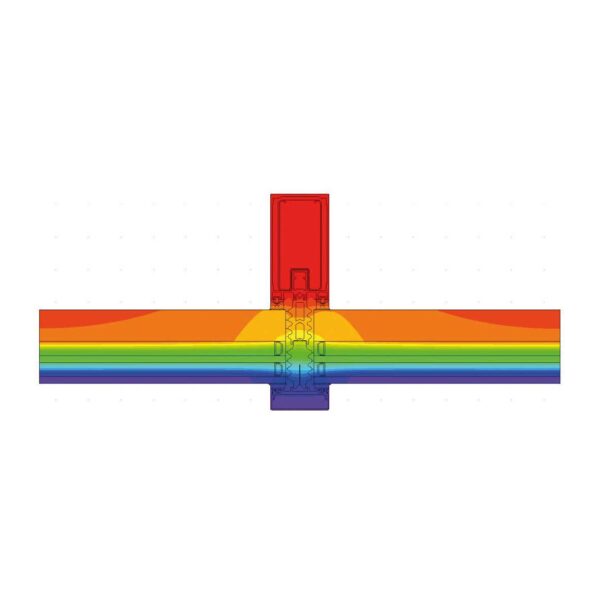

Cofnięty kielich mocujący wypełnienie gwarantujący pełne spłaszczenie izoterm i uzyskanie doskonałych parametrów izolacyjności termicznej.
-
Dostępność 3 stopni odwodnienia
-
Dwa warianty uszczelnienia: uszczelka klockowa lub płaszczowa.
-
Zachowanie ciągłości uszczelki płaszczowej przy różnicy pakietów szklenia.
-
Licowanie profili i uszczelek od wewnętrznej strony fasady.
-
Ułatwiające prefabrykację rygle cięte na prosto również przy połączeniach kątowych.
-
Wygląd i estetyka typowej fasady bezklasowej ATF 50.
-
Systemowe rozwiązania montażu w fasadzie drzwi AS 75EI.

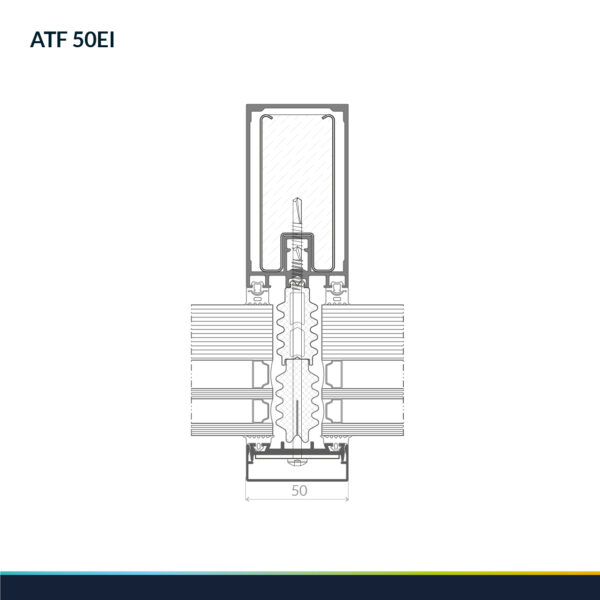

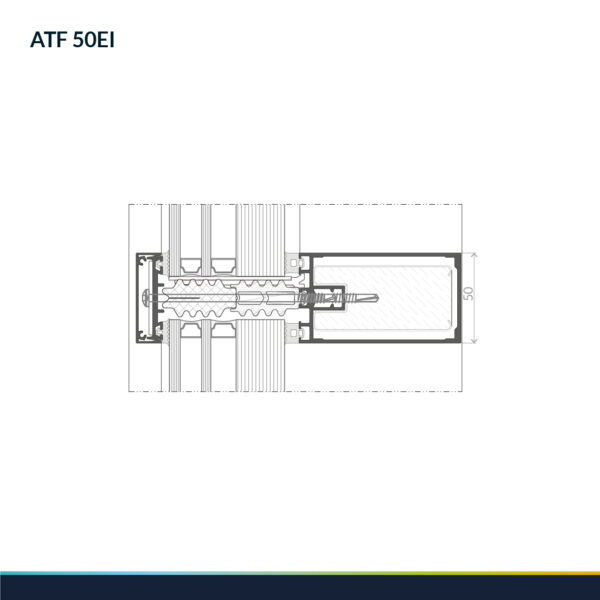

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Szerokość kształtowników słupa i rygla | 50 mm |
|---|---|
| Zakres głębokości kształtowników słupa i rygla | do 170 mm |
| Zakres szklenia | do 64 mm |
| Nośność szkła | do 600 kg |
Wybrane parametry systemu
| Izolacyjność termiczna U przekroju | od 0,6 W/m2K |
|---|---|
| Klasa odporności ogniowej | EI 30, EI 60 |
| Ognioodporność świetlików na bazie ATF 50EI | REI 20, REI 45 |
| Przepuszczalność powietrza | AE 2400 Pa |
| Wodoszczelność | RE 2400 Pa |
| Odporność na obciążenie wiatrem | 2400 Pa |
| Odporność na uderzenia | klasa E5/I5 |
| Badania bezpieczeństwa | ±3600 Pa |
| Odporność na włamanie | RC2, RC3, RC4 |
