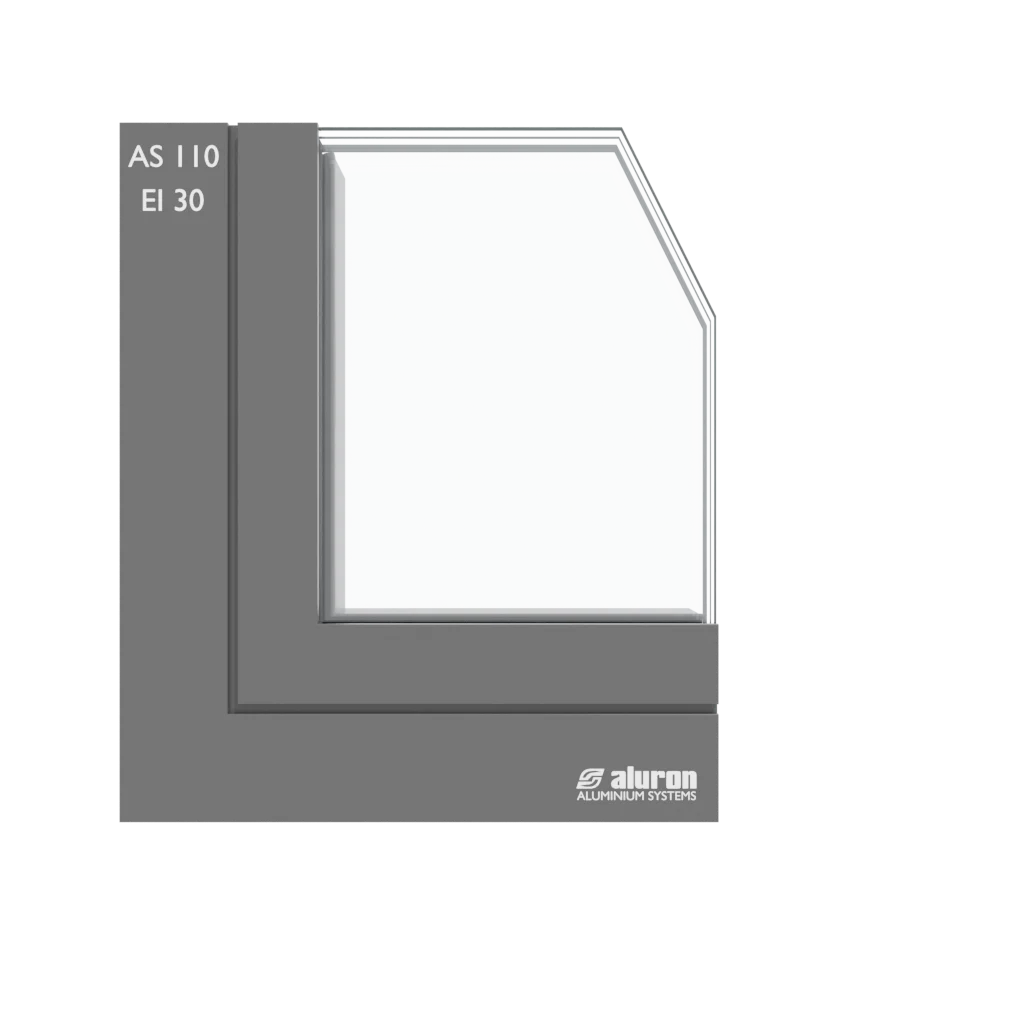

System izolowanych termicznie okien przeciwpożarowych
AS 110EI
Pięciokomorowy system AS 110EI służy do konstruowania przeciwpożarowych okien o najwyższej na rynku izolacyjności termicznej.
Budowa systemu zapewnia doskonałą statykę oraz izolacyjność akustyczną okien.
Na podstawie Raportu Klasyfikacyjnego wydanego przez ITB możliwe jest konstruowanie okien zewnętrznych jednoskrzydłowych w klasie odporności ogniowej EI 30 w zabudowie indywidualnej mocowanych w konstrukcjach sztywnych.
Design i funkcjonalność
-
Nowatorska technologia 5-komorowa poprawiająca sztywność konstrukcji.
-
Szklenie dwukomorowymi szybami zespolonymi z wewnętrzną szybą Contraflam 30.
-
Okucia ROTO AL typu rozwierno-uchylnego.
-
Skrzydło okienne zlicowane z ościeżnicą od zewnątrz.
-
Możliwość łączenia z innymi systemami Aluron.
-
Niższe profile skrzydeł oraz niskie złożenia - więcej światła.
-
Designerskie aluminiowe zaślepki odwodnienia w kolorze ślusarki.
-
Możliwość zagniatania i kołkowania.
-
Optymalizacja produkcji – wykorzystanie tych samych uszczelek i elementów złącznych.

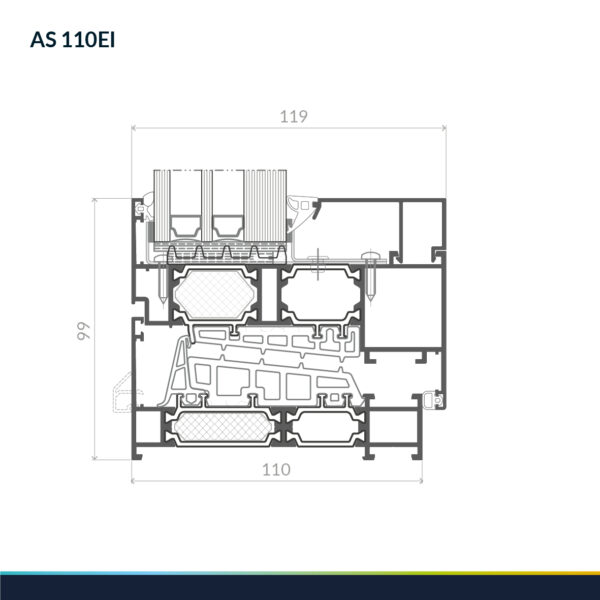

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Maksymalna wysokość skrzydła | 2322 mm |
|---|---|
| Maksymalna szerokość skrzydła | 1494 mm |
| Głębokość ramy | 110 mm |
| Głębokość skrzydeł okna | 119 mm |
| Minimalna widoczna szerokość ramy | 54 mm |
| Minimalna widoczna szerokość skrzydła | 32 mm |
Wybrane parametry systemu

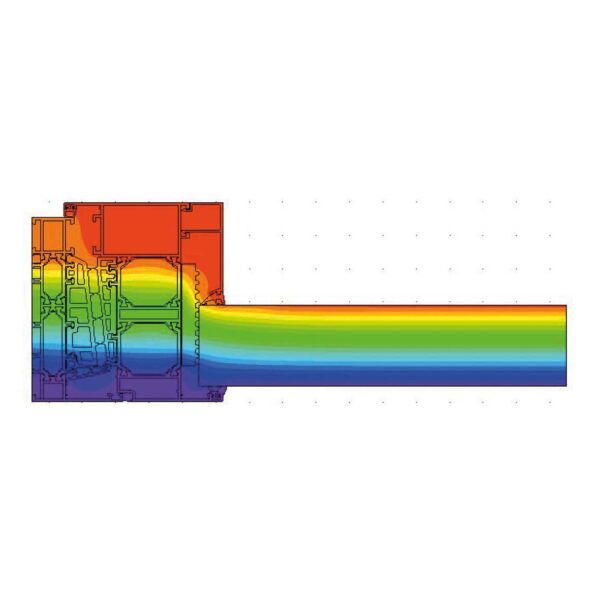

| Izolacyjność termiczna Uw | od 0,8 W/m2K |
|---|---|
| Klasa odporności ogniowej | EI 30 |
| Przepuszczalność powietrza | klasa 4 |
| Wodoszczelność | klasa E1950 |
| Odporność na obciążenie wiatrem | klasa C5/B5 |
| Wytrzymałość mechaniczna | klasa 4 |
