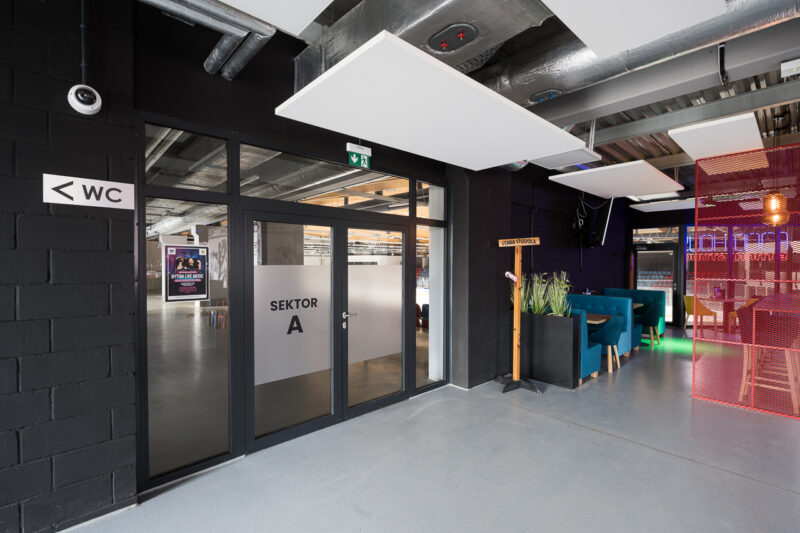

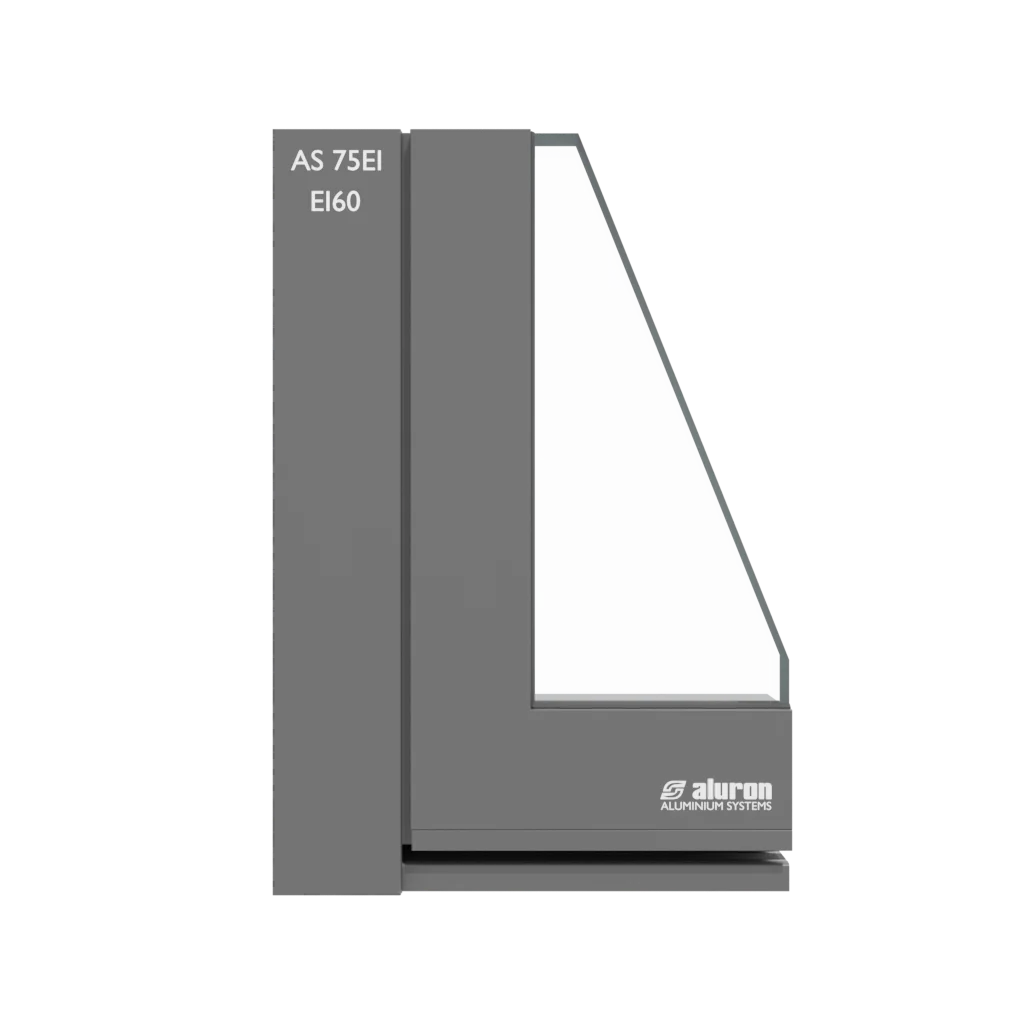

System izolowanych termicznie drzwi przeciwpożarowych
AS 75EI
Trzykomorowy system AS 75 EI służy do konstruowania izolowanych termicznie wewnętrznych i zewnętrznych drzwi o klasie odporności ogniowej EI 30 oraz EI 60 z możliwością montażu w zabudowie witrynowej, ścianach AS 75EI oraz w ścianach g-k.
System zapewnia pełną optymalizację wykorzystywanych profili dzięki zastosowaniu tych samych kształtowników i akcesoriów jak w przypadku klasycznego systemu okienno-drzwiowego AS 75.
W ramach systemu stosowane są wielowariantowe szyby koncernu Vetrotech Saint-Gobain oraz okucia drzwi znanych marek: Wala, Master, Dr Hahn, Wilka, MC Aluhard, Eco Schulte, Geze. Powstające na bazie systemu przeciwpożarowe drzwi i okna techniczne mogą być wyposażone w doświetla i naświetla. System pozwala też na zastosowanie ciepłego panelu nieprzeziernego w drzwiach oraz konstruowanie ścianek przeciwpożarowych.
Design i funkcjonalność
-
Opatentowane wkłady ogniochronne Perliterm dopasowane kształtem do komór profili, wykonane ze skały pochodzenia wulkanicznego.
-
Wkłady Perliterm - lżejsze, cieplejsze oraz niepylące w porównaniu do powszechnie stosowanego gipsu.
-
Wytrzymałe mechanicznie (odporne na pęknięcia i złamania) wkłady ogniochronne poprawiające izolacyjność termiczną.
-
Pierwsze na rynku wkłady ogniochronne w tworzywowej osnowie zapewniającej czystość i wygodę składowania oraz użytkowania.
-
Szklenie jednostronne jak w typowych systemach drzwiowych, montaż klipsa od strony wewnętrznej.
-
Autorskie uszczelki pęczniejące wpinane do przekładek termicznych eliminujące problem ich odklejania.
-
Możliwość wyboru pozycji szyby względem osi skrzydła - tzw. szklenie centralne.
-
Regulowane systemowe kątowniki do mocowania szkła ułatwiające szklenie różnych pakietów szybowych.
-
Gotowe do montażu, w pełni sprefabrykowane łuki drzwiowe.
-
Możliwość wykonania drzwi dymoszczelnych z panelem ciepłym.

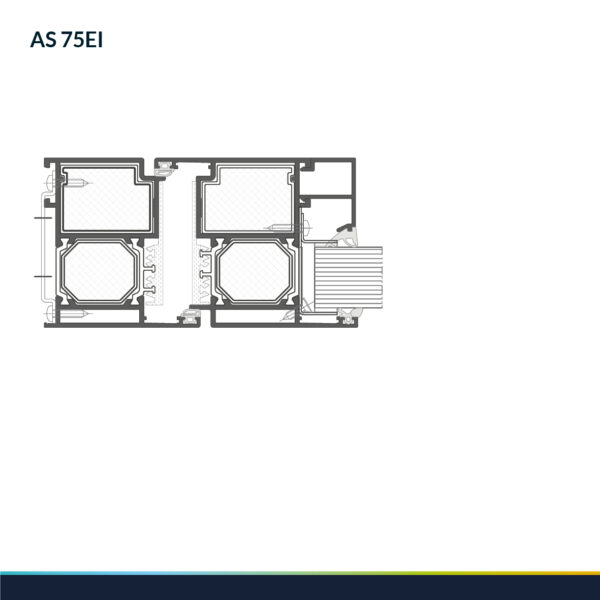

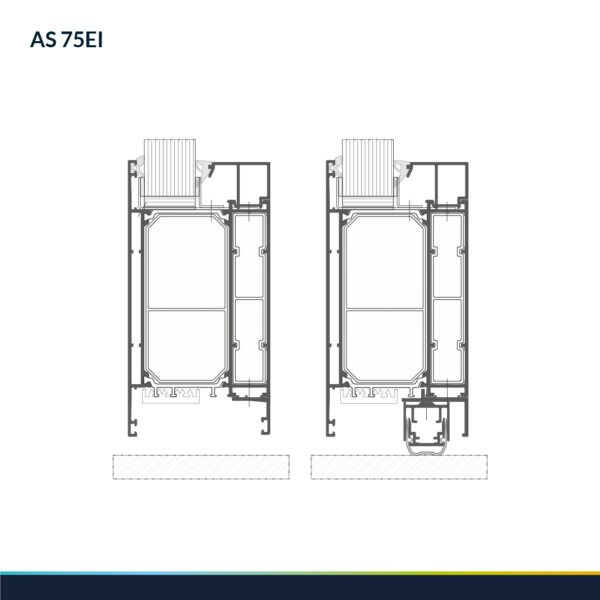

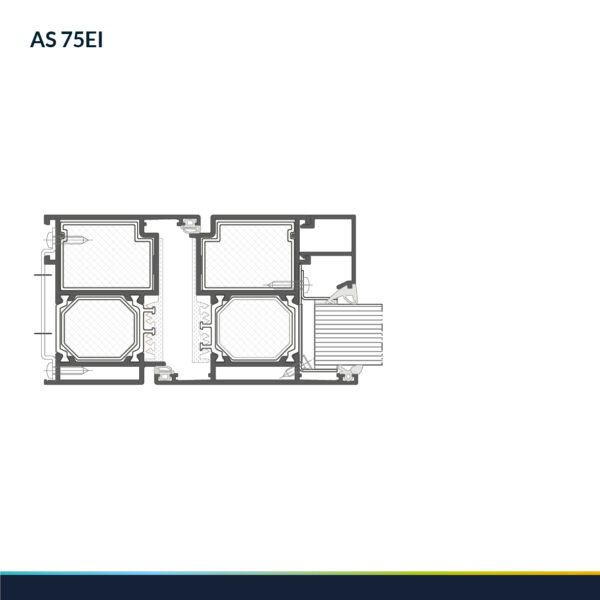

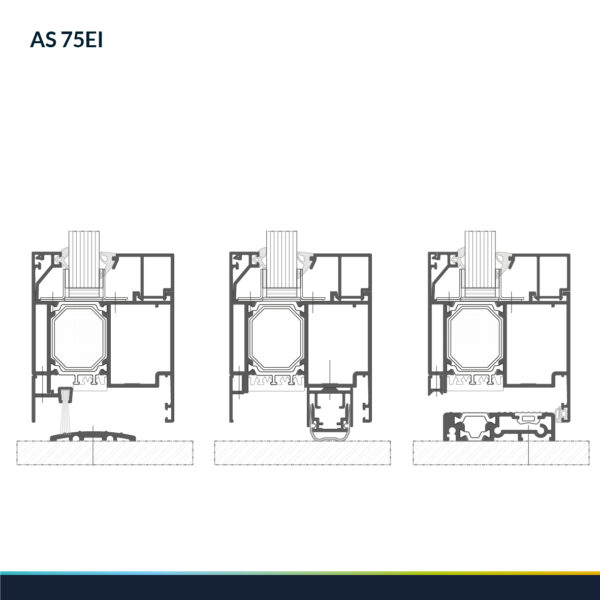

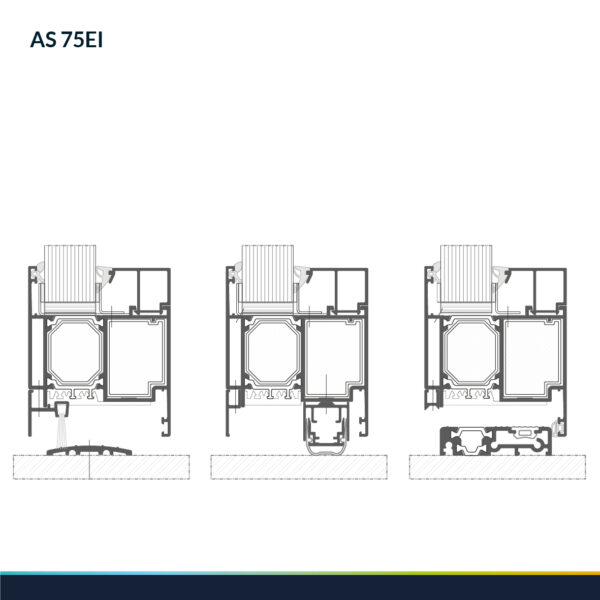

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu AS 75EI dla klasy ogniowej EI 30
| Maksymalna wysokość skrzydła | 2800 mm |
|---|---|
| Maksymalna szerokość skrzydła | 1320 mm |
| Maksymalna masa skrzydła | 220 kg |
| Maksymalna wysokość ścian przeciwpożarowych | 4800 mm |
| Grubość szyb pojedynczych w konstrukcjach EI 30 | 15 mm, 16 mm |
| Zakres grubości pakietów szybowych w konstrukcjach EI 30 | 34-56 mm |
Charakterystyka systemu AS 75EI dla klasy ogniowej EI 60
| Maksymalna wysokość skrzydła | 2500 mm |
|---|---|
| Maksymalna szerokość skrzydła | 1320 mm |
| Maksymalna masa skrzydła | 220 kg |
| Maksymalna wysokość ścian przeciwpożarowych | 4000 mm |
| Grubość szyb pojedynczych w konstrukcjach EI 60 | 27 mm |
| Zakres grubości pakietów szybowych w konstrukcjach EI 60 | 34-56 mm |
Wybrane parametry systemu

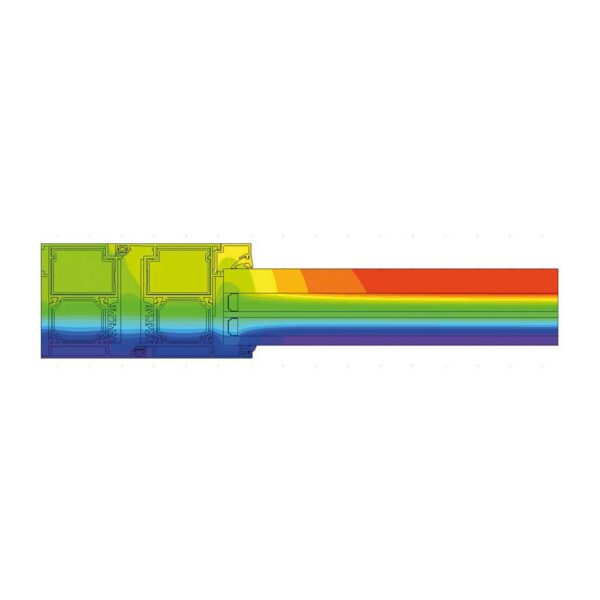

| Izolacyjność termiczna Ud | od 1,2 W/m2K |
|---|---|
| Przepuszczalność powietrza | klasa 2 |
| Wodoszczelność | klasa 7A |
| Odporność na obciążenie wiatrem | klasa C2 |
| Klasa odporności ogniowej | EI 30, EI 60 |
| Dymoszczelność | klasa Sa, S200 |
