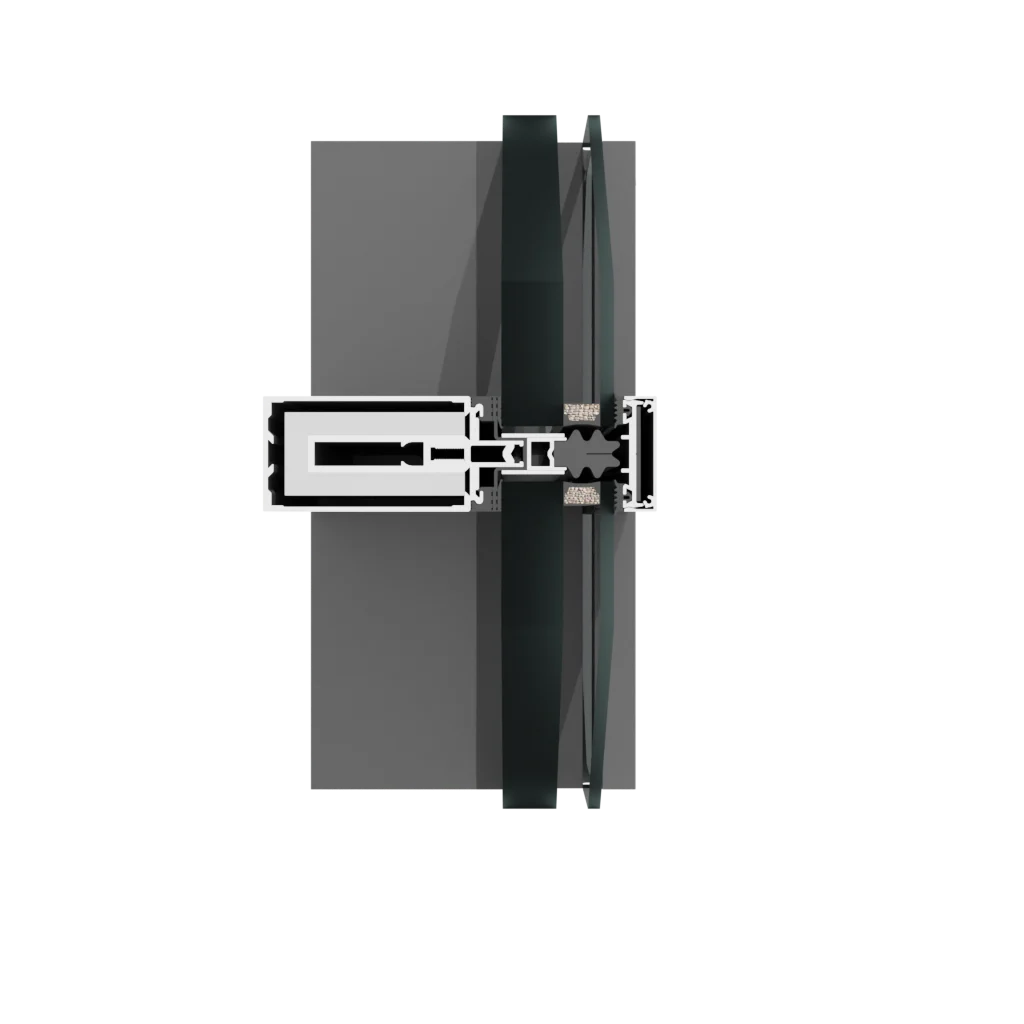

Fasada przeciwpożarowa
AF 50EI
Na bazie rozwiązania możliwe jest konstruowanie ścian płaskich o odporności ogniowej klasy EI 60.
System fasadowy AF 50EI służy do konstruowania lekkich ścian osłonowych.
Konstrukcje wykonywane są w oparciu o jednoprofilową technologię typu słup-słup, która zapewnia producentom doskonałą optymalizację wykorzystania materiału. W ramach systemu zostały zastosowane rozwiązania gwarantujące uzyskanie wysokich parametrów wodoszczelności oraz odporności na przepuszczalność powietrza.
Design i funkcjonalność
-
Uszczelka płaszczowa oplatająca cały kielich zapewniająca ponadprzeciętną szczelność.
-
Dostępność pasów nadprożowo-podokiennych o odporności ogniowej EI 60.
-
Rozwiązanie kompatybilne z innymi systemami Aluronu.
-
Licowanie profili i uszczelek od wewnętrznej strony fasady.
-
Ułatwiające prefabrykację rygle cięte na prosto również przy połączeniach kątowych.
-
Dostępność trzech stopni odwodnienia.
-
Łatwy montaż i prefabrykacja.
Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Szerokość kształtowników słupa i rygla | 50 mm |
|---|---|
| Zakres głębokości kształtowników słupa i rygla | 90-320 mm |
| Zakres szklenia | do 64 mm |
| Nośność szkła | do 380 kg |
Wybrane parametry systemu
| Izolacyjność termiczna U fasady | od 0,7 W/m2K |
|---|---|
| Klasa odporności ogniowej | EI 60 |
| Wodoszczelność | klasa RE 2400 Pa |
| Odporność na obciążenie wiatrem | 2400 Pa |
| Badanie bezpieczeństwa | ±3600 Pa |
| Przepuszczalność powietrza | klasa AE 1500 Pa |
| Odporność na uderzenia | klasa E5/I5 |
