Odwodnienie liniowe

AS LD

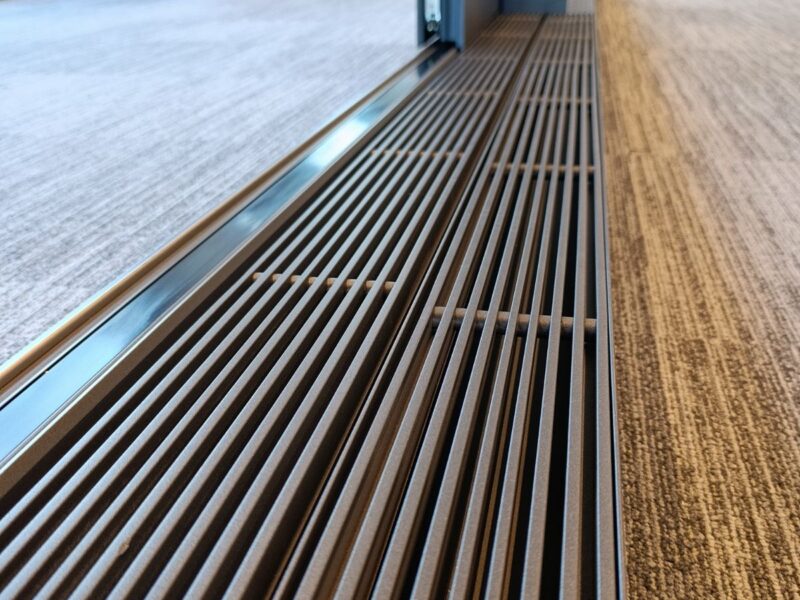

System odwodnienia liniowego został stworzony z myślą o efektywnym odprowadzaniu wody z konstrukcji okienno-drzwiowych. Rynna, montowana na poziomie posadzki, skutecznie wyprowadza zarówno skropliny powstające wewnątrz konstrukcji, jak i te docierające z zewnątrz.

  • ACS SUN PRO
Zapytaj o wycenę
AS LD – model 360°

Rozwiązanie oferuje trzy rodzaje rynien: jedną wykonaną z perforowanego profilu oraz dwie bazujące na prostokątnych kształtownikach, co pozwala na dopasowanie do różnych wymagań estetycznych i technicznych.

System przewiduje odprowadzanie wody na dwa sposoby – od spodu, od boku – za pomocą elementu odwadniającego tzw. sztucera (mechanizm działania wzorowany jest na spływie wody w zlewie).

Skontaktuj się z nami
AS LD

Design i funkcjonalność

  • Skuteczne odprowadzenie wody na poziomie posadzki.

  • Możliwość wykonania odwodnienia liniowego pod dowolnym kątem dzięki zastosowaniu systemowych łączników kątowych.

  • Kompatybilność z systemami Aluron: AS178HS, AS 100, AS 100 PIVOT, AS 75, AS 86 SLIDE

  • Trzy rodzaje kształtownika zamykającego: aluminiowy profil perforowany, aluminiowa kratka odwadniająca.

  • Odprowadzenie wody z rynny w dwóch wariantach: od spodu i od boku.

  • Prefabrykowane elementy skracające czas montażu.

Rysunki techniczne

AS LD

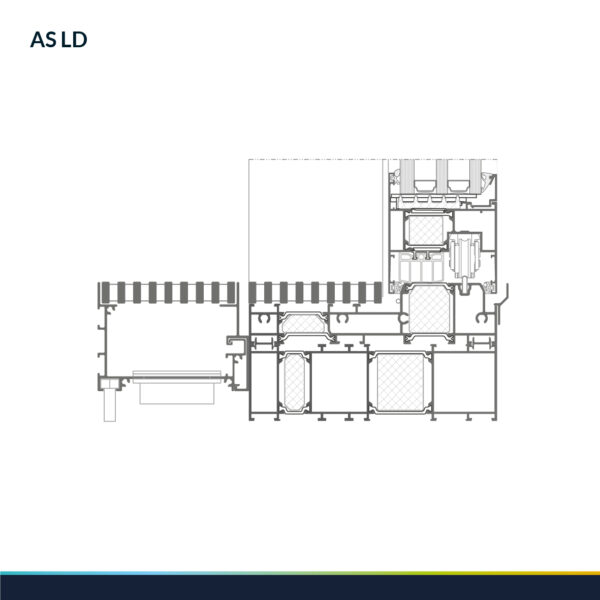

Przekrój przez drzwi przesuwne na poziomie posadzki
AS LD

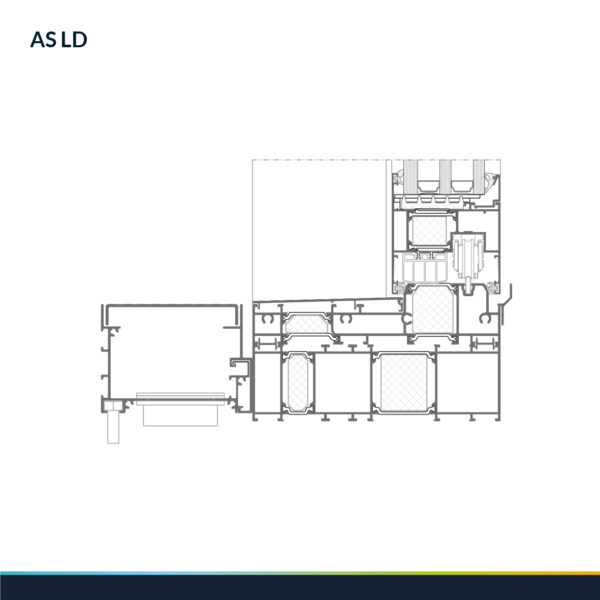

Przekrój przez drzwi przesuwne na poziomie posadzki
AS LD

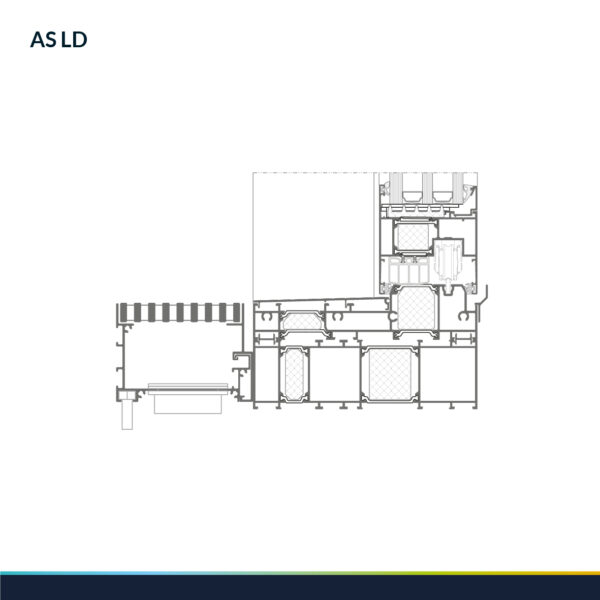

Dolny przekrój przez HS z odwodnieniem liniowym
AS LD
Dolny przekrój przez HS z odwodnieniem liniowym

Pliki do pobrania

AS LD
Karta produktowa Odwodnienie liniowe Pobierz PDF

Powiązane systemy

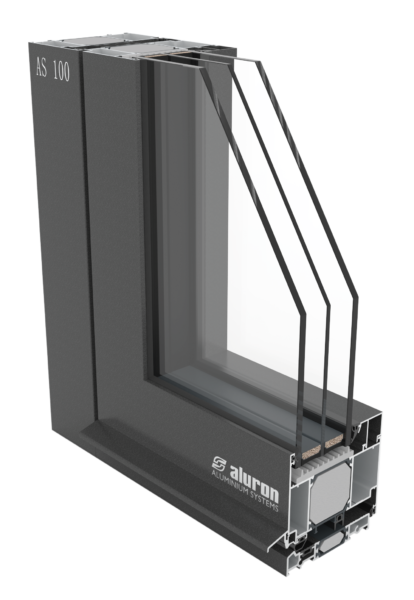

AS 178HS PRO SLIM System drzwi podnoszono–przesuwnych AS 178HS PRO SLIM ACS 38 AS 178HS Modern AS 178HS PRO SLIM AS 178HS PRO SLIM wariant ULTRA System drzwi podnoszono–przesuwnych AS 178HS PRO SLIM wariant ULTRA ACS 38 AS 178HS Modern AS 100 System drzwiowy AS 100 ACS 38 AS 100
