System drzwiowy
AS 100
Trzykomorowy system AS 100 przeznaczony jest do konstruowania izolowanych termicznie witryn oraz drzwi z szybą zespoloną lub panelem nieprzeziernym.
Rozwiązanie zapewnia doskonałą izolacyjność termiczną i akustyczną tworzonej zabudowy zewnętrznej, gwarantując jednocześnie prostotę wykonania.
System jest dostępny w trzech wariantach termicznych, dzięki czemu w łatwy sposób można dostosować konstrukcje do wymaganych parametrów izolacji cieplnej. W systemie AS 100 zastosowano dwa typy profili: podstawowe oraz wzmocnione, co przekłada się na zwiększenie jego właściwości wytrzymałościowych.
Design i funkcjonalność
-
Trójkomorowa budowa profili aluminiowych.
-
Skrzydło drzwiowe zlicowane z ościeżnicą obustronnie.
-
Możliwość zastosowania zawiasów ukrytych, rolkowych oraz nawierzchniowych.
-
Możliwość konstruowania drzwi otwieranych do wewnątrz i na zewnątrz.
-
Możliwość projektowania drzwi jedno i dwuskrzydłowych oraz drzwi z naświetlami bocznymi i górnymi.
-
Łatwy montaż i prefabrykacja.
-
Optymalizacja wykorzystywanych akcesoriów systemowych.
-
Możliwość łączenia z innymi systemami z oferty Aluronu.
-
System przeznaczony do konstruowania drzwi z wypełnieniem w postaci szyby zespolonej lub panelu nieprzeziernego.
-
Systemowo zintegrowana aluminiowa podwalina ułatwiająca montaż i poprawiająca izolacyjność termiczną.
-
Designerskie aluminiowe zaślepki odwodnienia.

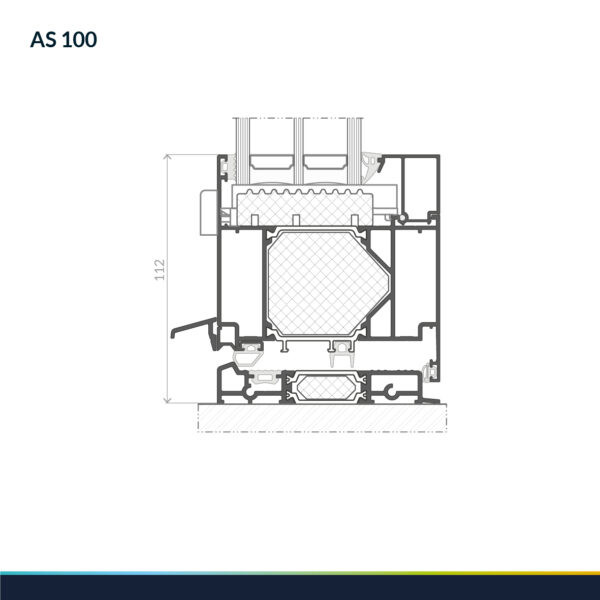

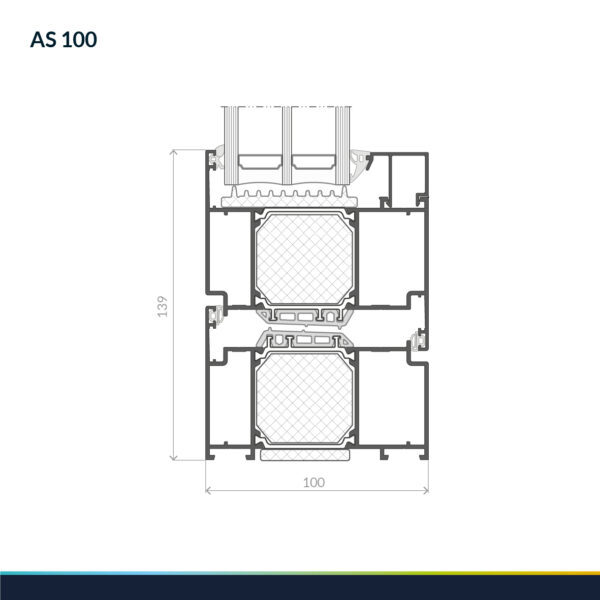

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Maksymalna wysokość skrzydła | 3000 mm |
|---|---|
| Maksymalna szerokość skrzydła | 1400 mm |
| Maksymalna masa skrzydła | 280 kg |
| Głębokość profili drzwiowych | 100 mm |
| Zakres szklenia | 37-68 mm |
| Złożenie ościeżnicy i skrzydła | 139 mm |
| Minimalna widoczna szerokość ramy | 69 mm |
Wybrane parametry systemu
| Izolacyjność termiczna Ud | od 0,7 W/m2K |
|---|---|
| Przepuszczalność powietrza | klasa 4 |
| Wodoszczelność | E750 Pa |
| Odporność na obciążenie wiatrem | klasa C5 |

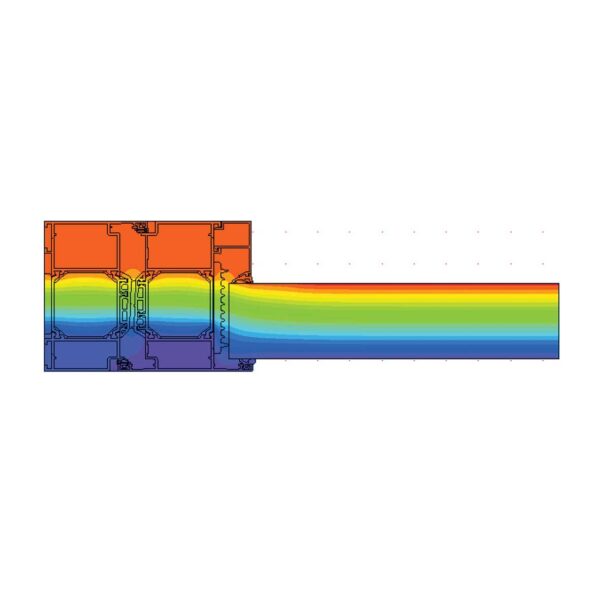

Współczynnik przenikania ciepła
