System drzwi podnoszono–przesuwnych
AS 178HS PRO SLIM wariant ULTRA
Pierwsze minimalistyczne rozwiązanie do drzwi HST. Nowy wariant ULTRA systemu AS 178HS PRO SLIM został stworzony jako alternatywa dla skomplikowanych i kosztownych rozwiązań wąskoprofilowych.
Służy do konstruowania wielkogabarytowych drzwi podnoszono-przesuwnych wyposażonych w najwęższy dostępny na rynku słupek środkowy wynoszący zaledwie 25 mm.
Wariant ULTRA systemu AS 178HS PRO SLIM jest rozwiązaniem idealnym dla klientów oczekujących wyjątkowego, minimalistycznego designu w ekonomicznym wydaniu. System wyróżnia się wszechstronnością oraz wysoką jakością wykonania dzięki zastosowaniu szczelnej listwy labiryntowej, nowoczesnych uszczelek z TPE oraz technologii ANTY-BI-METAL, zapobiegającej odkształcaniu drzwi na skutek znacznych różnic temperatur.
Design i funkcjonalność
-
Dostępny we wszystkich schematach zabudowy.
-
Rozwiązanie wąskiego słupka - 25 mm
-
Możliwość integracji z systemem inteligentnego domu w celu zarządzania z poziomu smartfona i/lub panelu dotykowego.
-
Bogata oferta okuć renomowanych dostawców: Siegenia, G-U, HAUTAU, MACO.
-
Możliwość wyposażenia drzwi przesuwnych w wariancie ULTRA w eleganckie, wielobarwne oświetlenie LED.
-
Standardowy sposób montażu szkła. Szyba jest klejona z tylko jedną krawędzią profilu wąskiego słupka.
-
Możliwość ukrycia futryny w warstwie ocieplenia.
-
Możliwość wykonania konstrukcji przesuwnej typu pocket door z wykorzystaniem standardowych komponentów systemu AS 178HS PRO SLIM.
-
Możliwość konstruowania narożników całoszklanych pod kątem +/- 90 stopni.
-
Możliwość wyposażenia drzwi w antracytowe uszczelki centralne, akustyczne i przyszybowe.
-
Możliwość wyposażenia drzwi w antracytowe listwy z ABS i wtryskiwane elementy maskujące.

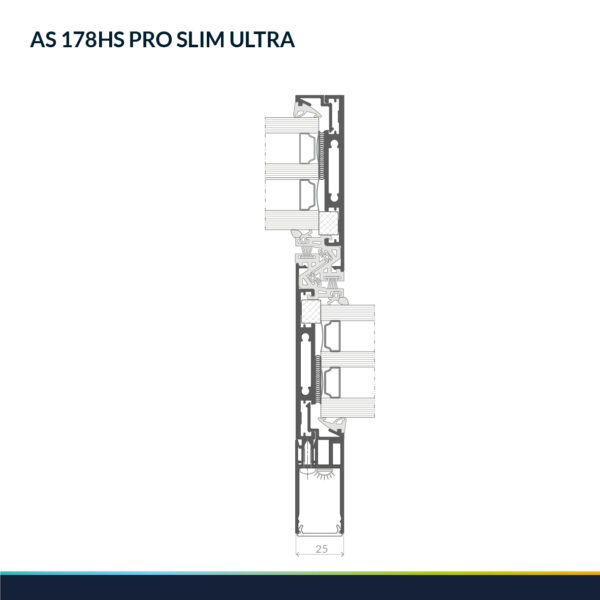

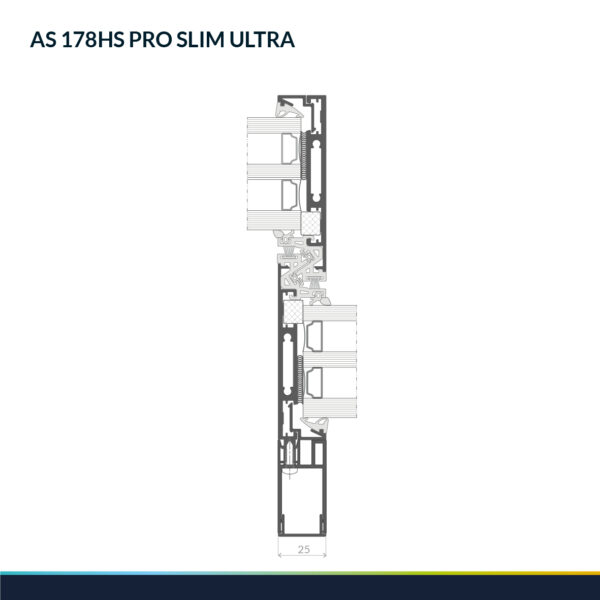

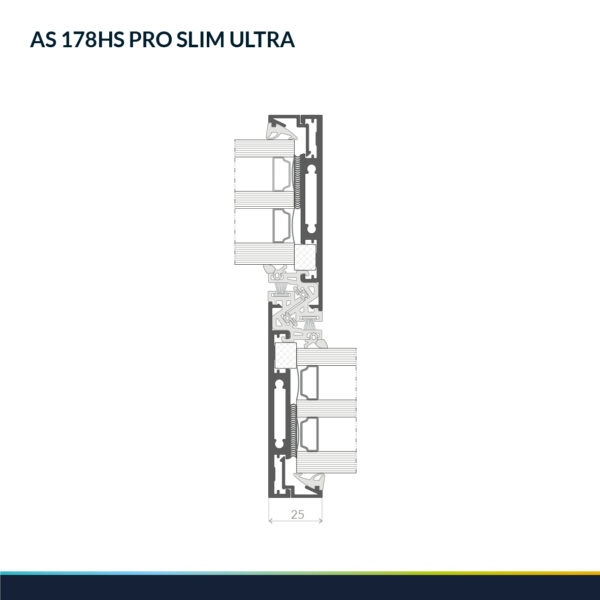

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Maksymalna wysokość skrzydła | 3300 mm |
|---|---|
| Maksymalna szerokość skrzydła | 3300 mm |
| Maksymalna masa skrzydła | 600 kg |
| Minimalna widoczna szerokość ramy | 37 mm |
| Wąski słupek | 25 mm |
| Maksymalna grubość pakietu szybowego | 59 mm |
| Głębokość skrzydła | 78 mm |
Wybrane parametry systemu
| Izolacyjność termiczna Uw | od 0,7 W/m2K |
|---|---|
| Przepuszczalność powietrza | klasa 4 |
| Wodoszczelność | klasa 8A |
| Odporność na obciążenie wiatrem | klasa C3/B3 |
