System drzwi podnoszono–przesuwnych

AS 178HS PRO SLIM

Rozwiązanie służy do konstruowania wielkogabarytowych całoszklanych drzwi podnoszono-przesuwnych nowej generacji dedykowanych budownictwu rezydencjalnemu oraz innym projektom, w których istotną rolę odgrywa łatwość obsługi i przemieszczania się.

  • ACS 38
  • AS 178HS Modern
  • AS 178HS PRO SLIM
Zapytaj o wycenę
AS 178HS PRO SLIM – model 360°

System dostępny jest we wszystkich schematach zabudowy. Stosowana w standardzie technologia ANTY-BI-METAL zapewnia trwałość i prawidłowe funkcjonowanie niezależnie od różnic temperatur.

Płaskie zaczepy zasuwnicy drzwiowej gwarantują estetykę i bezpieczeństwo użytkowania. Rozwiązanie stanowi alternatywę dla drogich konstrukcji wąskoprofilowych.

Skontaktuj się z nami
AS 178HS PRO SLIM

Design i funkcjonalność

  • Dostępny we wszystkich schematach zabudowy.

  • Możliwość konstruowania narożników całoszklanych i otwieranych bez słupka.

  • Rozwiązanie wąskiego słupka - 25 mm, 50 mm.

  • Możliwość automatyzacji przesuwu skrzydeł drzwiowych.

  • Rozwiązanie kompatybilne z systemową moskitierą AS M.

  • Konkstrukcje wielokrotnie złożone na bazie ościeżnicy dwu i trzytorowej.

  • Rozwiązanie niskiego, ciepłego progu.

  • Dostępny w wersji GLASS LINE z okładziną całoszklaną

  • Większość profili ciętych na prosto. 10% krótszy czas prefabrykacji.

  • Wąskie profile zabudowy oraz połączenia zagniatane ram aluminiowych.

  • Możliwość ukrycia futryny w warstwie ocieplenia.

  • Łatwiejszy montaż skrzydła drzwiowego w ramie.

  • Możliwość wyposażenia konstrukcji w autorskie antracytowe uszczelki centralne, akustyczne i przyszybowe.

  • Możliwość wyposażenia konstrukcji w autorskie antracytowe listwy z ABS i wtryskiwane elementy maskujące.

Rysunki techniczne

AS 178HS PRO SLIM

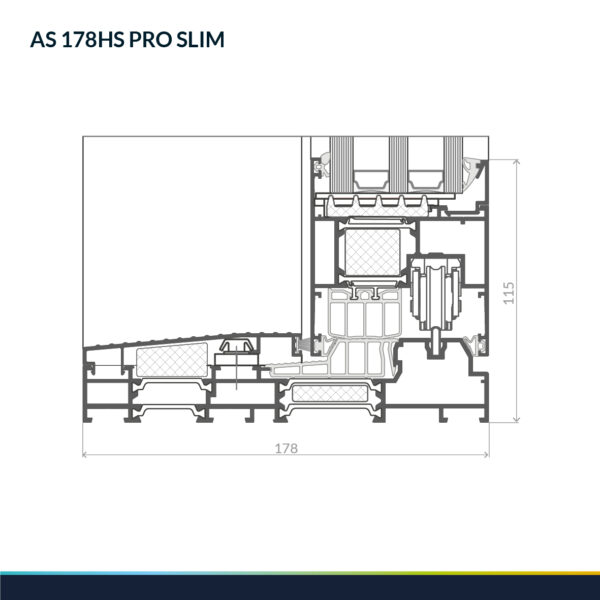

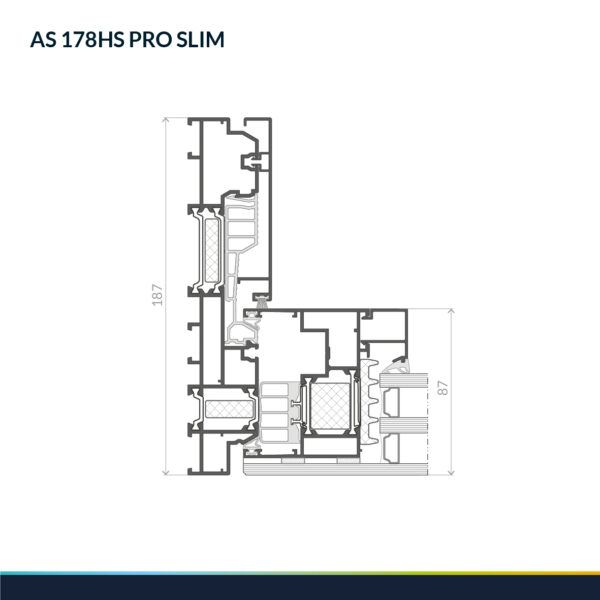

Przekrój przez drzwi przesuwne na poziomie posadzki
AS 178HS PRO SLIM

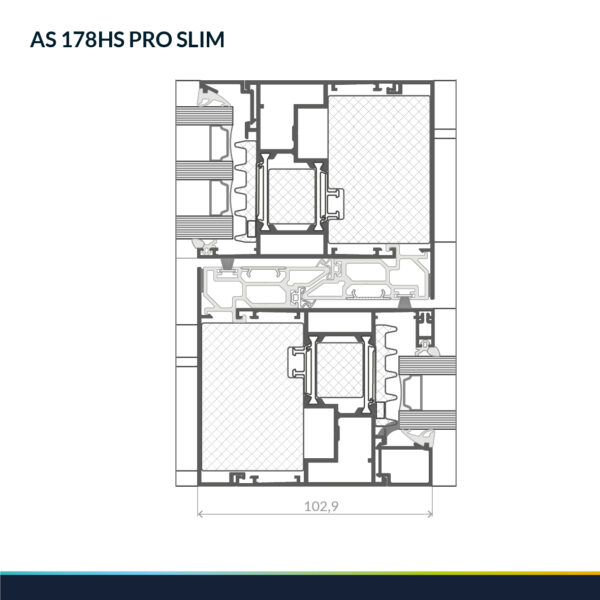

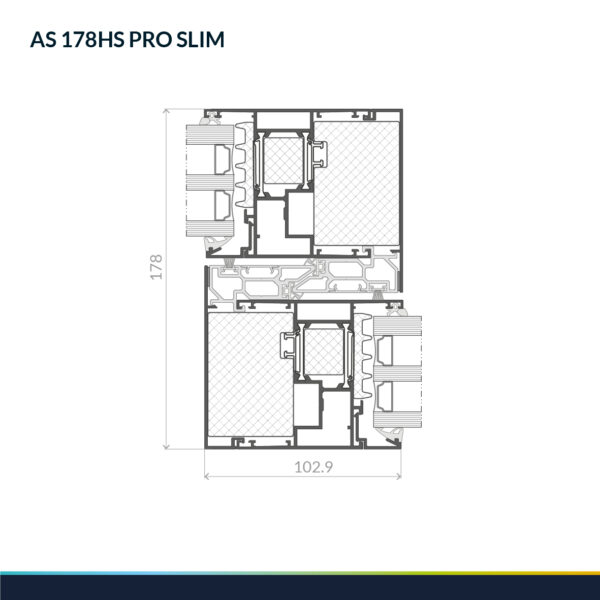

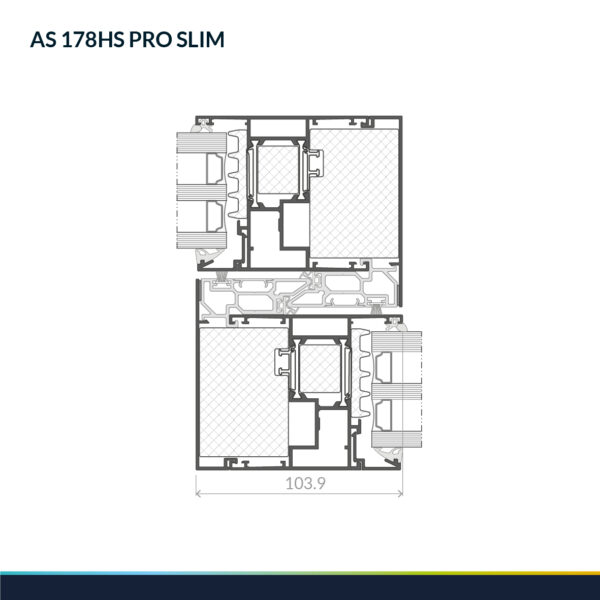

Przekrój przez labirynt środkowy
AS 178HS PRO SLIM

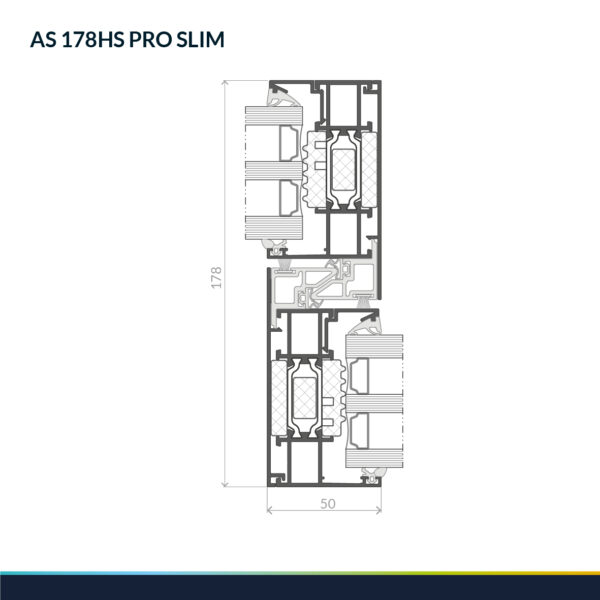

Wariant slim-line - 50 mm
AS 178HS PRO SLIM

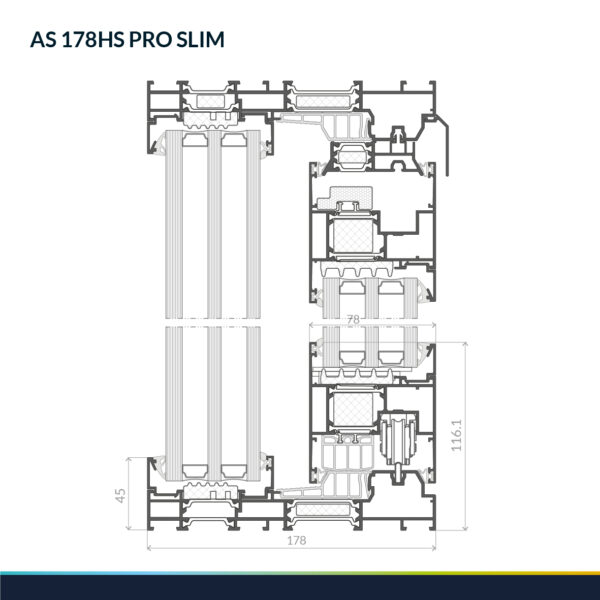

Przekrój pionowy - rama ze szkleniem stałym
AS 178HS PRO SLIM

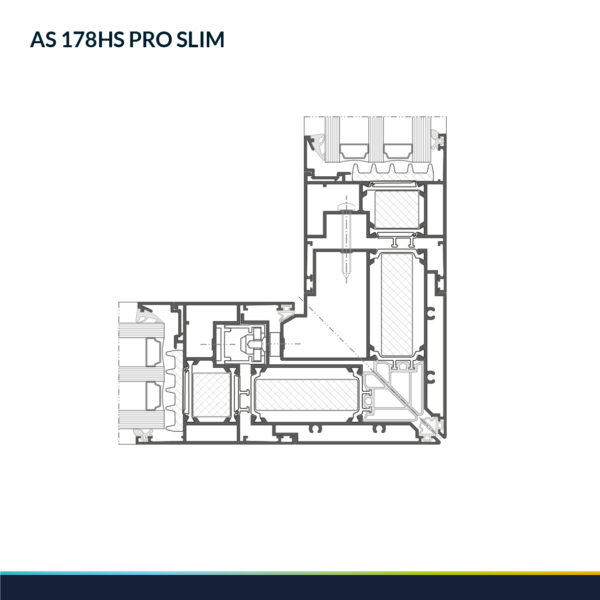

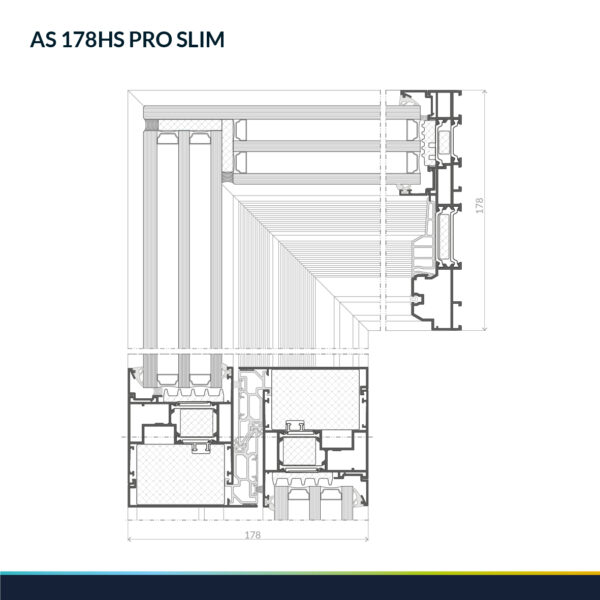

Naroże całoszklane
AS 178HS PRO SLIM

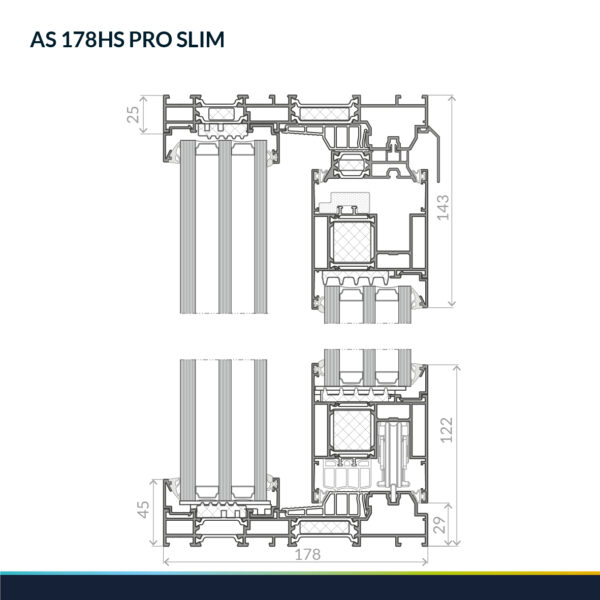

Przekrój pionowy - rama ze szkleniem stałym (rowek okuciowy 42 mm)
AS 178HS PRO SLIM

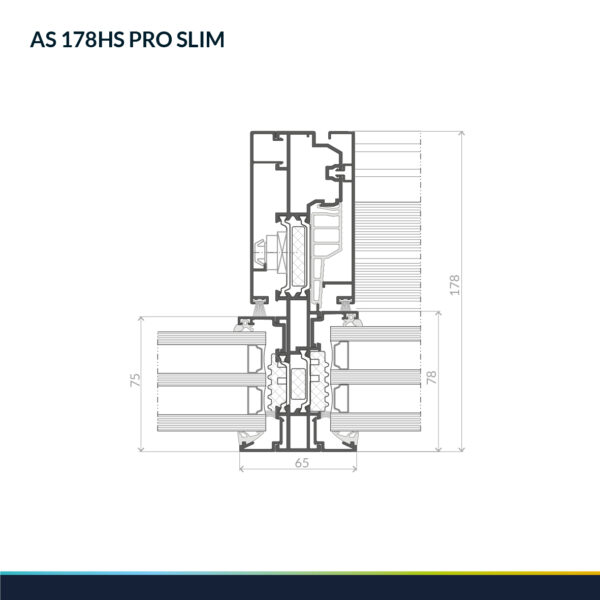

Połączenie AS 75 z AS 178HS
AS 178HS PRO SLIM
Wariant standardowy
AS 178HS PRO SLIM

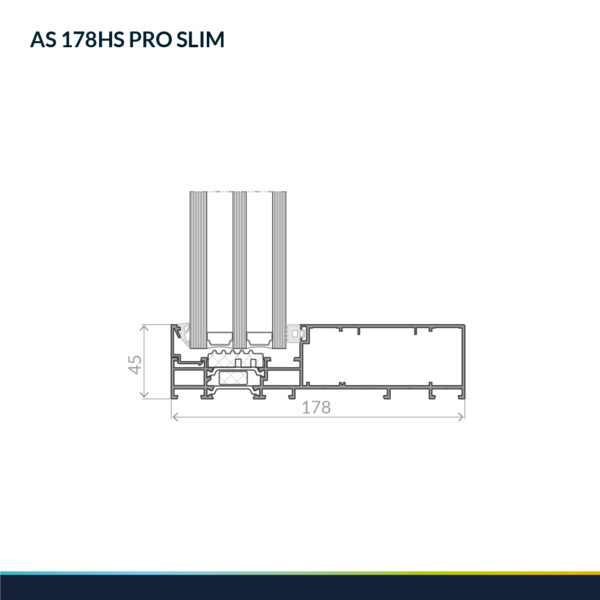

Przekrój przez ramę stałą
AS 178HS PRO SLIM
Przekrój przez dwa skrzydła otwierane w narożniku
AS 178HS PRO SLIM
Wariant ze szkłem stepowanym
AS 178HS PRO SLIM
Przekrój poziomy
AS 178HS PRO SLIM
Przekrój poziomy
AS 178HS PRO SLIM
Przekrój poziomy

Parametry techniczne

Charakterystyka systemu

Maksymalna wysokość skrzydła3300 mm
Maksymalna szerokość skrzydła3300 mm
Maksymalna masa skrzydła600 kg
Minimalna widoczna szerokość ramy37 mm
Wąski słupek25 mm, 50 mm
Maksymalna grubość pakietu szybowego59 mm
Głębokość skrzydła78 mm

Wybrane parametry systemu

Izolacyjność termiczna Uwod 0,7 W/m2K
Przepuszczalność powietrzaklasa 4
Wodoszczelnośćklasa E1200
Odporność na obciążenie wiatremklasa C3/B3
Odporność na włamanieklasa RC2
Izolacyjność akustyczna45 (-2;-7) dB

Pliki do pobrania

AS 178HS PRO SLIM
Karta produktowa AS 178HS PRO SLIM Pobierz PDF
AS 178HS PRO SLIM
Folder System drzwi podnoszono–przesuwnych AS 178HS PRO SLIM Pobierz PDF
