System drzwi automatycznych
AS AD
Nowoczesne rozwiązanie przeznaczone do konstruowania najwyższej klasy drzwi otwieranych i zamykanych automatycznie z najmniejszą widoczną szerokością aluminium. Drzwi zostały przebadane zgodnie z normą PN-EN 16361.
System spełnia wymagania normy PN EN 16005, co gwarantuje bezpieczny przymyk.
Podstawę systemu stanowią kształtowniki aluminiowe z przekładką termiczną zapewniającą doskonałą izolacyjność termiczną całej konstrukcji. Drzwi AS AD mogą zostać: wykonane jako niezależna konstrukcja, wmontowane w ścianę lub połączone z fasadą słupowo-ryglową. Podstawowe warianty systemu AS AD:
zabudowa witryn AS 75AD – część przesuwna AS 75AD, zabudowa witryn AS 75AD – część przesuwna AS 52AD oraz zabudowa witryn ACS 50AD – część przesuwna ACS 50AD.
Design i funkcjonalność
-
Dostępny w wariancie z wąskim połączeniem skrzydeł – najmniejsza widoczna szerokość na rynku.
-
Wersja ze szkłem stepowanym - całoszklane rozwiązanie systemowe
-
Systemowe akcesoria umożliwiające prawidłowe zawieszenie skrzydła z zapewnieniem regulacji położenia skrzydła góra-dół.
-
Designerskie aluminiowe zaślepki odwodnienia.
-
Standardowe prowadzenie skrzydła oraz wariant z dolnym prowadzeniem liniowym
-
Możliwość wyboru typu uszczelnienia: szczotka lub uszczelka
-
Możliwość stosowania wszystkich dostępnych na rynku automatów.

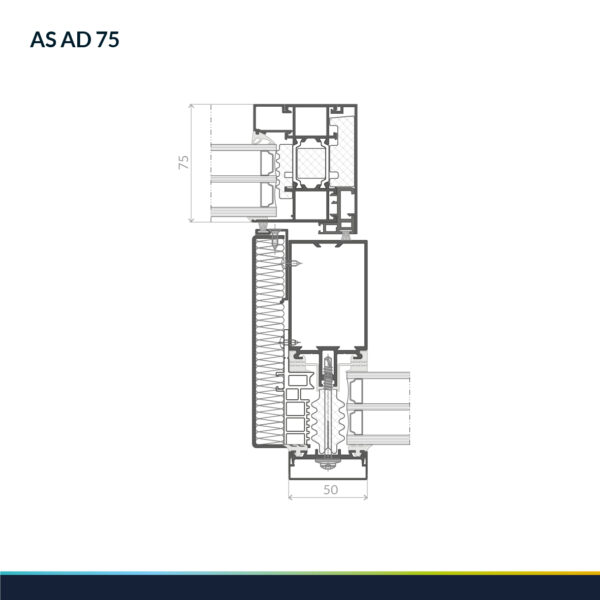

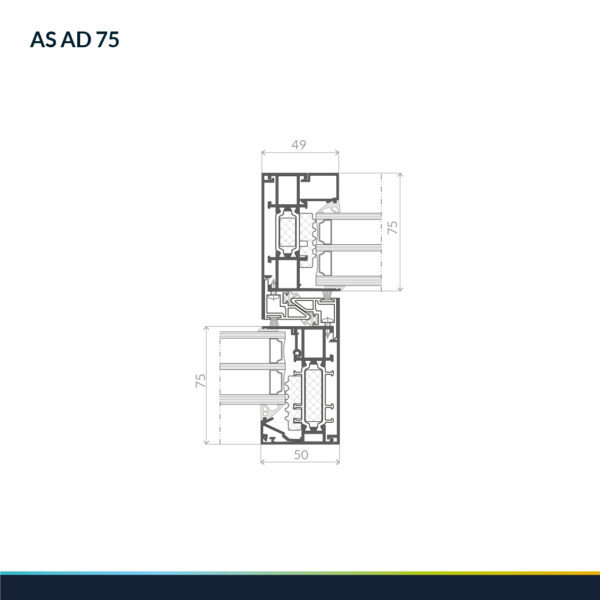

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Maksymalna szerokość skrzydła | 2000 mm |
|---|---|
| Maksymalna masa skrzydła | 200 kg |
| Głębokość skrzydła przesuwnego bez izolacji termicznej | 50 mm |
| Głębokość skrzydła przesuwnego z izolacją termiczną | 75 mm, 52 mm |
Wybrane parametry systemu

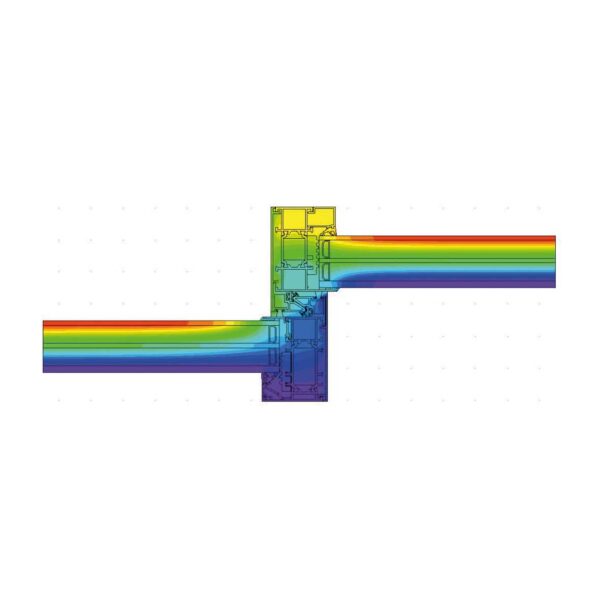

| Izolacyjność termiczna Uw | od 0,8 W/m2K |
|---|---|
| Przepuszczalność powietrza | PPD 2 |
| Wodoszczelność | klasa E 250Pa |
| Odporność na obciążenie wiatrem | PPD 4 ugięcie kl. C |
| Badanie bezpieczeństwa | +/-600 Pa |
