Trójkomorowy system okienno-drzwiowy
AS 75 drzwi
Rozwiązanie służy do konstruowania izolowanych termicznie drzwi odpornych na odkształcanie wywoływane przez duże różnice temperatur między wnętrzem pomieszczenia i otoczeniem zewnętrznym dzięki zastosowaniu przekładek ANTY-BI-METAL.
Minimalistyczne wzornictwo systemu AS 75 odpowiada najnowszym trendom architektonicznym.
Trzykomorowy system AS 75 spełnia wszystkie rygorystyczne wymagania prawne z zakresu izolacyjności termicznej oraz akustycznej, m.in. dzięki zastosowaniu izolatorów termicznych nowej generacji.
Design i funkcjonalność
-
Trójkomorowa budowa profili aluminiowych.
-
Skrzydło drzwiowe zlicowane z ościeżnicą obustronnie.
-
Cztery warianty termiczne
-
Możliwość wyposażenia drzwi w zawiasy nawierzchniowe, rolkowe lub ukryte.
-
Rozwiązanie kompatybilne z systemowo zaprojektowaną moskitierą.
-
Nowoczesne rozwiązanie progu i aluminiowej podwaliny na pełną głębokość zabudowy.
-
Możliwość wykonania drzwi ewakuacyjnych: awaryjnych i antypanicznych.
-
Designerskie aluminiowe zaślepki odwodnienia.
-
Kompatybilny z rozwiązaniami inteligentnego domu.
-
Optymalizacja produkcji dzięki wykorzystaniu tych samych elementów złącznych i uszczelek.
-
System wyposażony w autorskie ekologiczne uszczelki TPE.
-
Dostępność dwunastu wariantów konstrukcyjnych drzwi.
-
Nowe elementy mocujące próg z ościeżnicą oraz uszczelki w kolorze antracytowym.

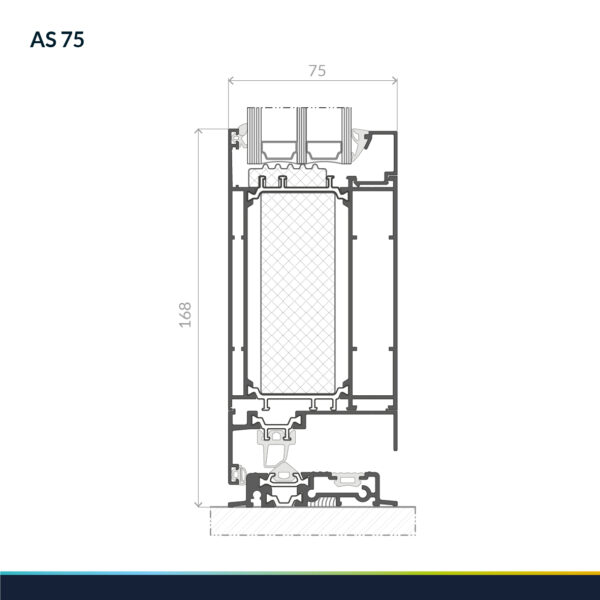

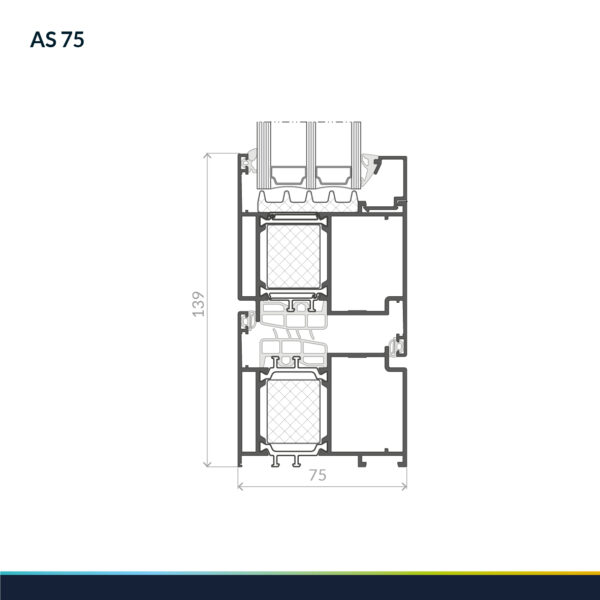

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Maksymalna wysokość skrzydła | 3000 mm |
|---|---|
| Maksymalna szerokość skrzydła | 1400 mm |
| Maksymalna masa skrzydła | 280 kg |
| Głębokość profili drzwiowych | 75 mm |
| Zakres szklenia | 17-57 mm |
| Minimalna widoczna szerokość ramy | 69 mm |
| Minimalna widoczna szerokość skrzydła | 65 mm |
Wybrane parametry systemu
| Izolacyjność termiczna Ud | od 0,93 W/m2K |
|---|---|
| Przepuszczalność powietrza | klasa 4 |
| Wodoszczelność | klasa E1200 |
| Odporność na obciążenie wiatrem | klasa C2 |
| Odporność na włamanie | RC2, RC3 |
| Izolacyjność akustyczna | 41(-1;-5) dB |
| Klasa użytkowania | klasa 3 |
Współczynnik przenikania ciepła
