System okienno-drzwiowy do zabudowy wewnętrznej
ACS 50
Rozwiązanie jest przeznaczone do tworzenia nieizolowanych termicznie przegród, takich jak witryny, okna, oraz drzwi aluminiowe i całoszklane. Zapewnia możliwość tworzenia konstrukcji jedno i dwuskrzydłowych.
System ACS 50 posiada wspólną z ACS 38 Krajową Ocenę Techniczną.
Centralne szklenie w połączeniu z rozwiązaniem drzwi całoszklanych oraz zlicowaną płaszczyzną ościeżnicy i skrzydła drzwiowego zapewnia wyjątkową estetykę konstrukcji. Drzwi wyposażone są w uszczelkę centralną poprawiającą ich szczelność i izolacyjność akustyczną. Na bazie systemu ACS 50 można konstruować: ścianki bezsłupkowe i wyposażone w słupki; skrzydła całoszklane; drzwi przesuwne; drzwi panelowe.
Design i funkcjonalność
-
Możliwość wykonywania dymoszczelnych drzwi wewnętrznych i ścian działowych.
-
Możliwość zastosowania okna podawczego w drzwiach.
-
Możliwość wykonywania konstrukcji okienno-drzwiowych łukowych w tym spawanych.
-
Możliwość wykonania drzwi ewakuacyjnych: awaryjnych i antypanicznych.
-
Różnorodne warianty słupków w konstrukcji przegród wewnętrznych oraz swoboda tworzenia połączeń kątowych.
-
Kompatybilny z rozwiązaniami inteligentnego budynku.
-
Możliwość wykonywania ścian pod dowolnym kątem oraz konstrukcji wielkogabarytowych.
-
Zawiasy nawierzchniowe oraz wrębowe zwiększające światło przejścia.

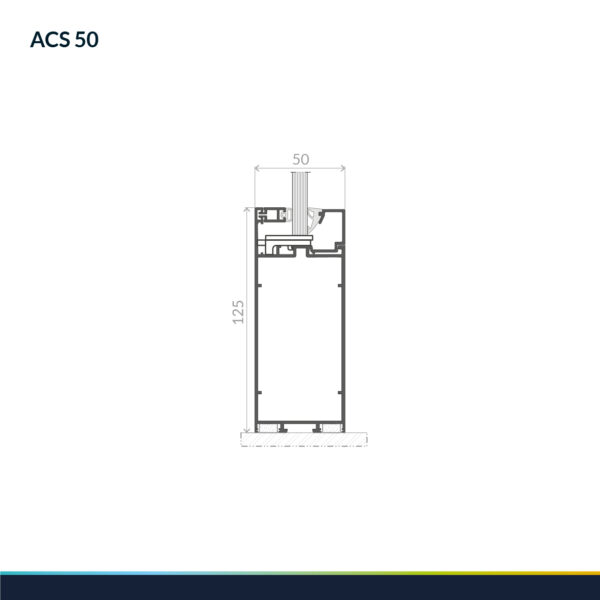

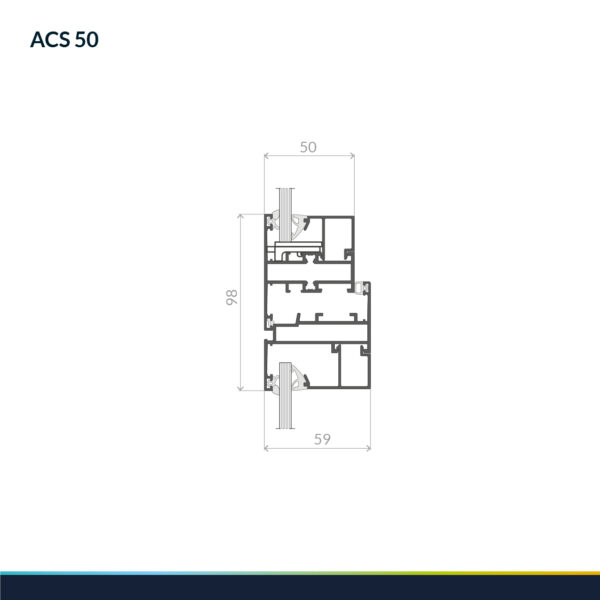

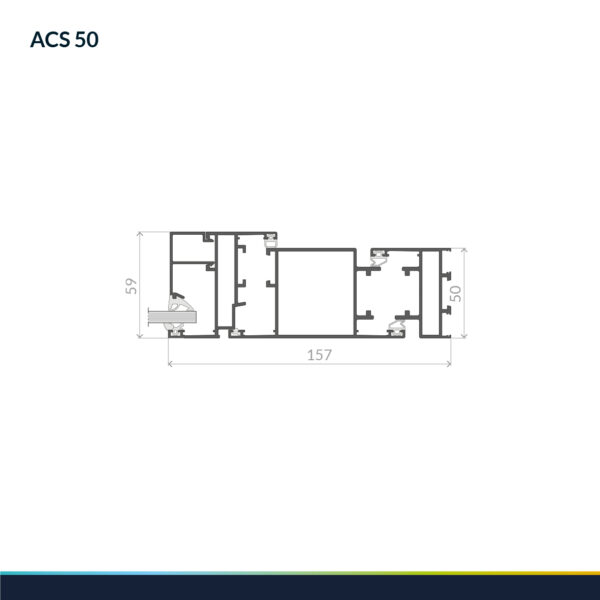

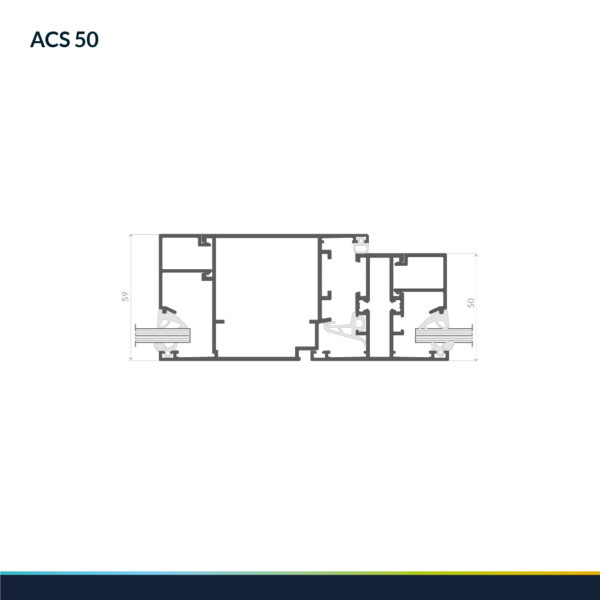

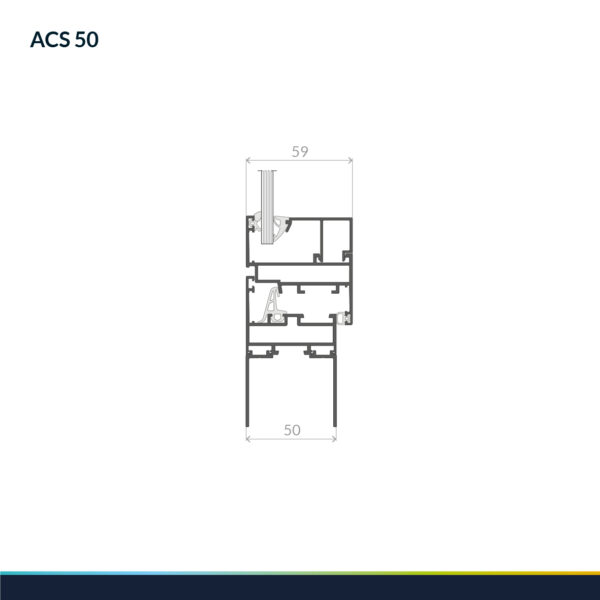

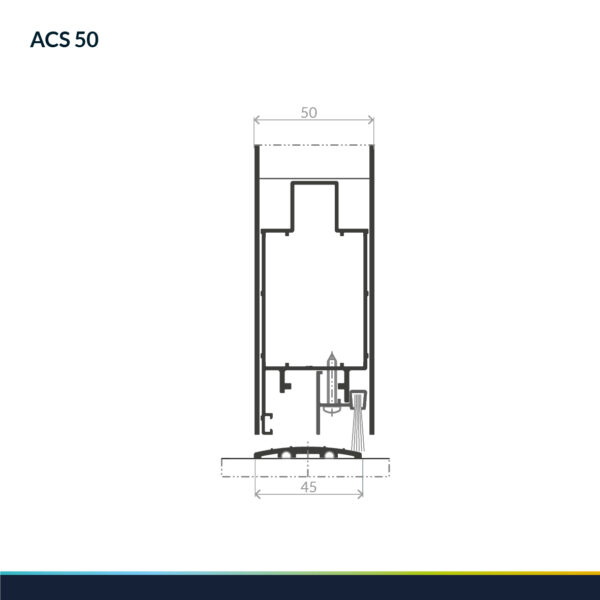

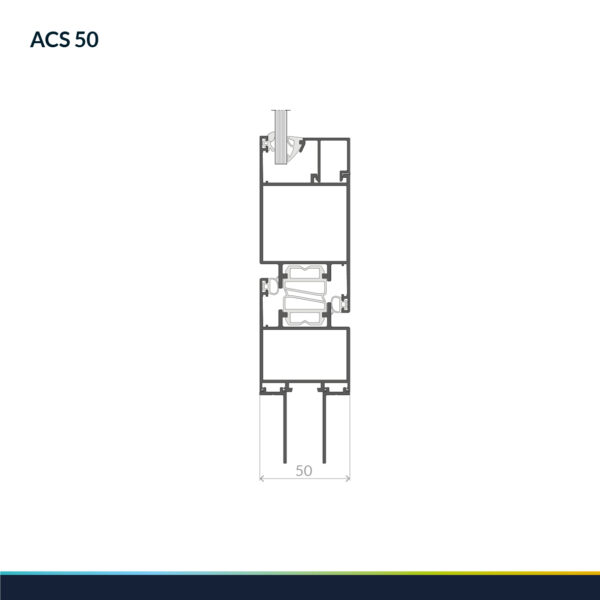

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Głębokość konstrukcyjna profili ościeznicy | 50 mm |
|---|---|
| Głębokość konstrukcyjna profili skrzydła | 59 mm |
| Maksymalna wysokość ścian | 5300 mm |
| Zakres szklenia | do 40,5 mm |
| Wysokość listwy przyszybowej | do 31,5 mm |
Wybrane parametry systemu
| Zakres stosowania | kat IVb wg EAD 210005-00-0505 |
|---|---|
| Wytrzymałość mechaniczna drzwi | klasa 3 |
| Dymoszczelność (zamek jednopunktowy) | klasa Sa, S200 |
| Szczelność na infiltrację powietrza | 0,01 m3 (mhdaPa2/3) |
| Izolacyjność akustyczna laboratoryjnych drzwi bezprogowych | 28 dB |
| Izolacyjność akustyczna drzwi | do 38 dB |
