System okienno-drzwiowy do zabudowy zewnętrznej
AS 52
Izolowany termicznie system AS 52 przeznaczony jest do wykonywania lekkich, aluminiowych konstrukcji o wysokich własnościach użytkowych
tworzonej zabudowy zewnętrznej.
Zaprojektowany w idei downsizingu system AS 52 zapewnia doskonałą optymalizację wykorzystywanych profili.
Walory estetyczne konstrukcji drzwiowych wykonanych na bazie AS 52 zwiększa możliwość zlicowania skrzydła drzwiowego z ościeżnicą.
Design i funkcjonalność
-
Możliwość stosowania jako konstrukcje wewnętrzne w dwukolorze.
-
Możliwość konstruowania okna podawczego w drzwiach.
-
Możliwość stosowania jako przegrody w ogrodach zimowych.
-
Węższa rama przy zawiasie wrębowym zwiększająca światło przejścia.
-
Dwa warianty popychacza okuć: aluminiowy i tworzywowy
-
Samoczyszcząca przestrzeń przyszybowa.
-
Możliwość stosowania w drzwiach zawiasów wrębowych i nawierzchniowych.
-
Możliwość tworzenia konstrukcji łukowych w tym spawanych.
-
Designerskie aluminiowe zaślepki odwodnienia.

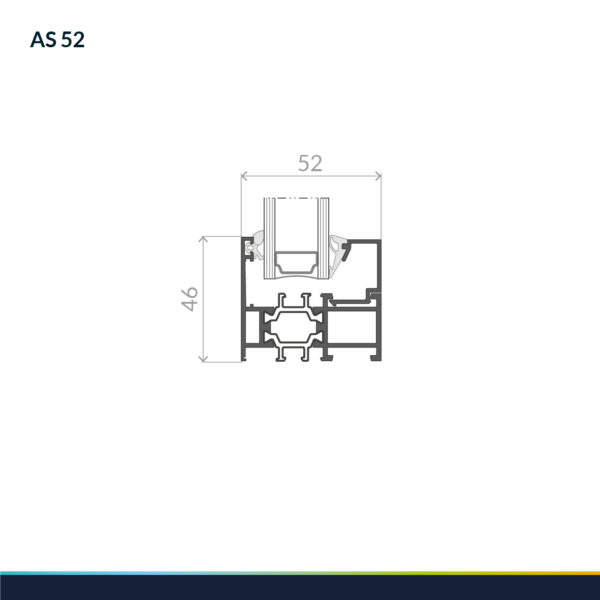

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Głębokość ramy okiennej | 52 mm |
|---|---|
| Głębokość skrzydła okiennego | 61 mm |
| Zakres szklenia konstrukcji okiennej | 2-42,5 mm |
| Głębokość ramy drzwiowej | 52 mm |
| Głębokość skrzydła drzwiowego | 52 mm |
| Zakres szklenia konstrukcji drzwiowej | 2-33,5 mm |
Wybrane parametry systemu

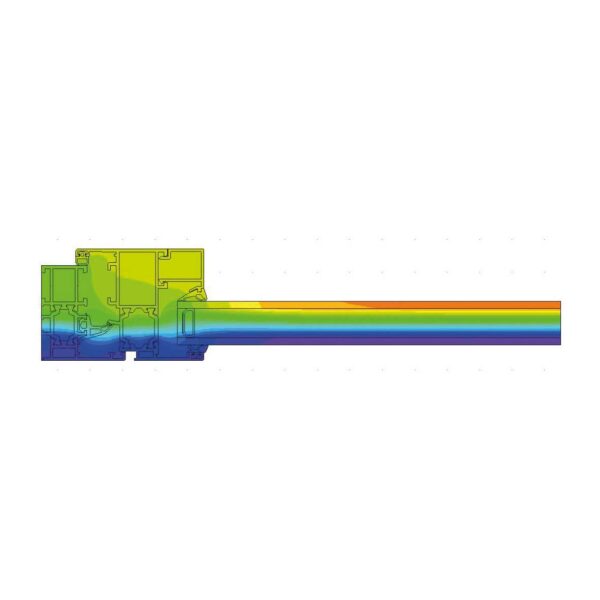

| Izolacyjność termiczna drzwi Ud | od 1,55 W/m2K |
|---|---|
| Izolacyjność termiczna okna Uw | od 1,06 W/m2K |
| Przepuszczalność powietrza | klasa 4 |
| Wodoszczelność konstrukcji okiennych | E 1350 |
| Odporność konstrukcji okiennych na obciążenie wiatrem | klasa C3 |
| Wodoszczelność konstrukcji drzwiowych | klasa A5 |
| Odporność konstrukcji drzwiowych na obciążenie wiatrem | klasa C1 |
