Zaawansowana termicznie fasada jednoprofilowa wykonana w technologii słup-słup
ATF 50
System fasadowy ATF 50 dedykowany jest nowoczesnym budynkom o najwyższych wymaganiach izolacyjności termicznej.

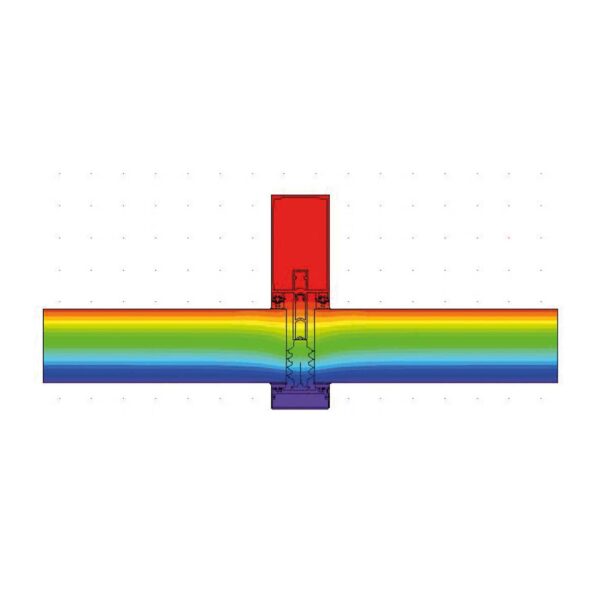

Specjalna budowa kielicha mocującego wypełnienia gwarantuje pełne spłaszczenie izoterm i uzyskanie doskonałych parametrów izolacyjności termicznej.
Na bazie systemu ATF 50 możliwe jest konstruowanie ścian płaskich jak i świetlików. W konstrukcji produktu zostały zastosowane rozwiązania gwarantujące uzyskanie wysokich parametrów wodoszczelności oraz odporności na infiltrację powietrza.
Design i funkcjonalność
-
Doskonała optymalizacja wykorzystania materiału dzięki jednoprofilowej technologii typu słup-słup
-
Pełna kompatybilność z pozostałymi systemami Aluron.
-
Dwa warianty doszczelnień: standardowe uszczelki klockowe oraz uszczelka płaszczowa gwarantująca ponadprzeciętną szczelność.
-
Szeroki wybór klipsów dekoracyjnych.
-
Możliwość pełnego sprefabrykowania w warsztacie z pominięciem docinania uszczelek na budowie.
-
Łatwy montaż wypełnień o różnych grubościach.
-
Licowanie profili i uszczelek od wewnętrznej strony fasady.
-
Designerskie rozwiązanie witrynowe - podsystem ATF 35.

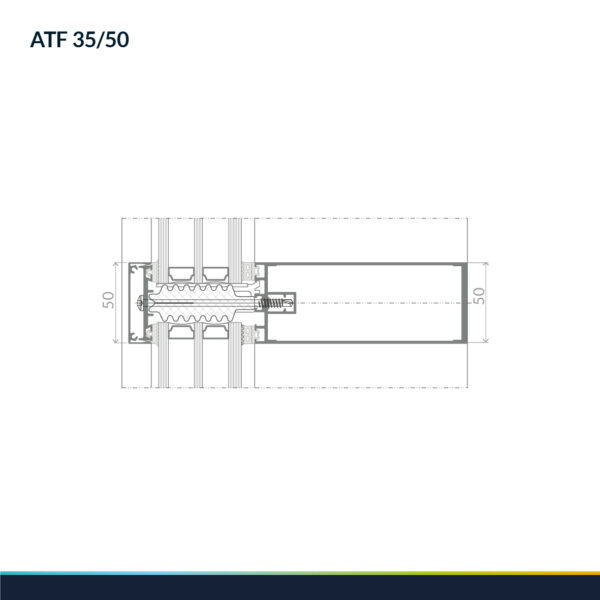

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Szerokość kształtowników słupa i rygla | 50 mm |
|---|---|
| Zakres głębokości kształtowników słupa | 30 mm ÷ 330 mm |
| Zakres głębokości kształtowników rygla | 30 mm ÷ 230 mm |
| Zakres szklenia | do 64 mm |
| Maksymalna masa wypełnienia | do 700 kg |
Wybrane parametry systemu
| Izolacyjność termiczna U przekroju | od 0,5 W/m2K |
|---|---|
| Przepuszczalność powietrza | klasa AE 2400 Pa |
| Wodoszczelność | klasa RE 2400 Pa |
| Odporność na obciążenie wiatrem | 2400 Pa |
| Obciążenie bezpieczeństwa | +/- 3600 Pa |
| Odporność na włamanie | RC2, RC3 |
Pliki do pobrania
Filmy
Zaawansowana termicznie fasada jednoprofilowa w technologii słup-słup - system ATF 50 03:07
