Skrzydło wentylacyjne
AS 75V
System AS 75V przeznaczony jest do konstruowania skrzydeł wentylacyjnych stosowanych w połączeniu z fasadą lub witryną. Rozwiązanie jest kompatybilne z systemami fasadowymi: AF 50, AF 50S, AF 50KW Quantum i ATF 50.
Tego typu konstrukcje wykorzystywane są zamiast standardowych okien. Zapewniają swobodną cyrkulację powietrza i stanowią atrakcyjny element architektoniczny.
Rozwiązanie bazuje konstrukcyjnie na popularnym systemie okiennym Aluron AS 75, co gwarantuje optymalizację wykorzystywanych materiałów takich jak np. wspólna ościeżnica. System AS 75V pozwala na tworzenie wysokich konstrukcji wyposażonych w skrzydło wentylacyjne otwierane do wewnątrz.
Design i funkcjonalność
-
Dwie szerokości skrzydła do wyboru: 180 i 220 mm.
-
Przeznaczony dla konstrukcji o wysokości do 3000 mm
-
Drenaż przeprowadzony w dolnej części profilu z zastosowaniem systemowej zaślepki aluminiowej
-
Dwa warianty popychacza okuć: aluminiowy i tworzywowy.
-
Możliwość stosowania okuć ukrytych marki: Sobinco i Roto.
-
Dedykowane, autorskie zaślepki skrzydła.
-
Efektywna wentylacja pomieszczeń.
-
Optymalizacja produkcji – wykorzystywanie tych samych uszczelek i elementów złącznych.

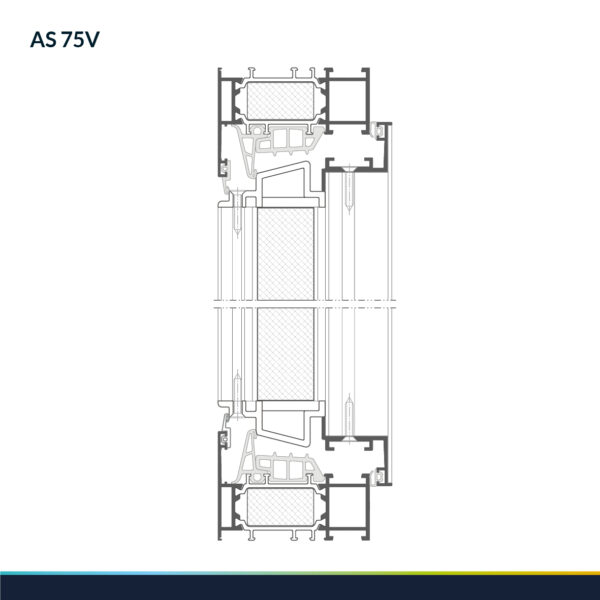

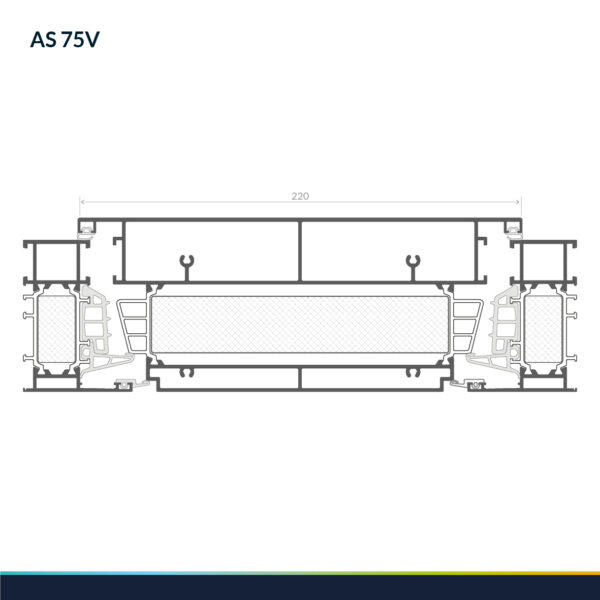

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Max. wysokość okna | 3000 mm |
|---|---|
| Dostępne szerokości skrzydła | 180 mm, 220 mm |
| Głębokość ościeżnicy | 75 mm |
Wybrane parametry systemu
| Izolacyjność termiczna Uw | od 0,9 W/m²K |
|---|---|
| Przepuszczalność powietrza | Klasa 4 |
| Wodoszczelność | E1500 |
| Odporność na obciążenie wiatrem | Klasa C5/B5 |
