System okienny z ukrytym skrzydłem
AS 80US
Trójkomorowy system służący do konstruowania okien jedno i wielokwaterowych. Dostępny w 4 wariantach termicznych.
System AS 80US dedykowany jest projektom, w których skrzydło okienne ma być niewidoczne od zewnętrznej strony budynku.
Niezależnie od tego, czy mamy do czynienia z kwaterą stałą czy otwieraną, wszystkie sąsiadujące ze sobą okna od zewnątrz wyglądają identycznie. System AS 80US jest kompatybilny z innymi systemami aluminiowymi Aluron.
Design i funkcjonalność
-
Trójkomorowa budowa profili aluminiowych.
-
Niewidoczne skrzydło okienne w widoku od zewnątrz.
-
Dostępność czterech wariantów termicznych.
-
Możliwość tworzenia systemowego naroża całoszklanego o dowolnym kącie z regulowanymi łącznikami.
-
Możliwość tworzenia konstrukcji łukowych w tym spawanych. Możliwość łączenia z innymi systemami Aluronu.
-
Dwa warianty popychacza okuć: aluminiowy i tworzywowy
-
Rozwiązanie kompatybilne z systemowo zaprojektowaną moskitierą.
-
Dostępny w wariantach U, R, RU i RU z ruchomym słupkiem.
-
Designerskie aluminiowe zaślepki odwodnienia.
-
Możliwość zintegrowania systemu z nowoczesnymi rozwiązaniami inteligentnego domu.
-
Możliwość łączenia z innymi systemami Aluronu.

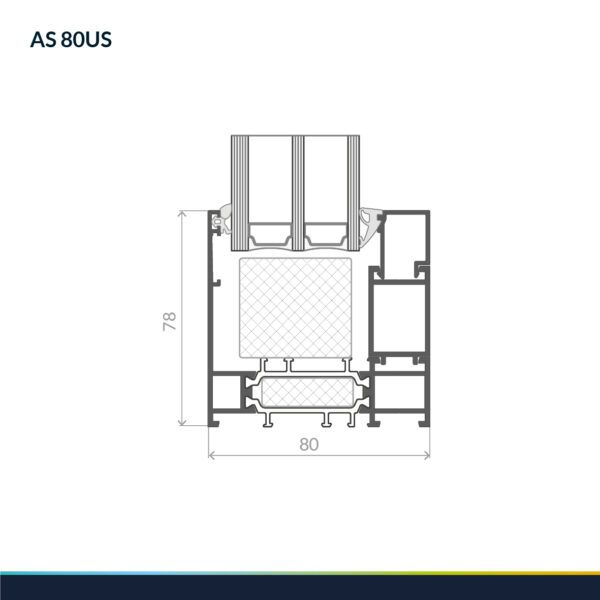

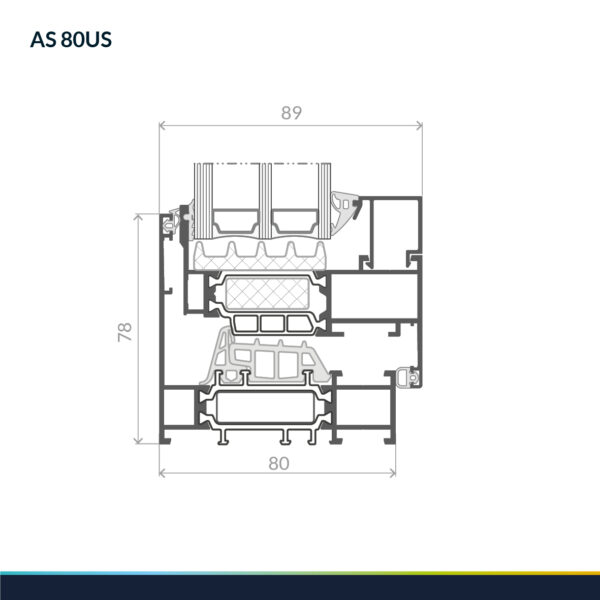

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Maksymalna wysokość skrzydła | 2700 mm |
|---|---|
| Maksymalna szerokość skrzydła | 1400 mm |
| Maksymalna masa skrzydła | 200 kg |
| Minimalna widoczna szerokość ramy | 78 mm |
| Głębokość ramy | 80 mm |
| Zakres szklenia | 21-68 mm |
| Głębokość skrzydeł okna | 84 mm |
Wybrane parametry systemu
| Izolacyjność termiczna Uw | od 0,71 W/m2K |
|---|---|
| Przepuszczalność powietrza | klasa 4 |
| Wodoszczelność | klasa E 2400 Pa |
| Odporność na obciążenie wiatrem | klasa C3 |
| Warianty termiczne | 4 |

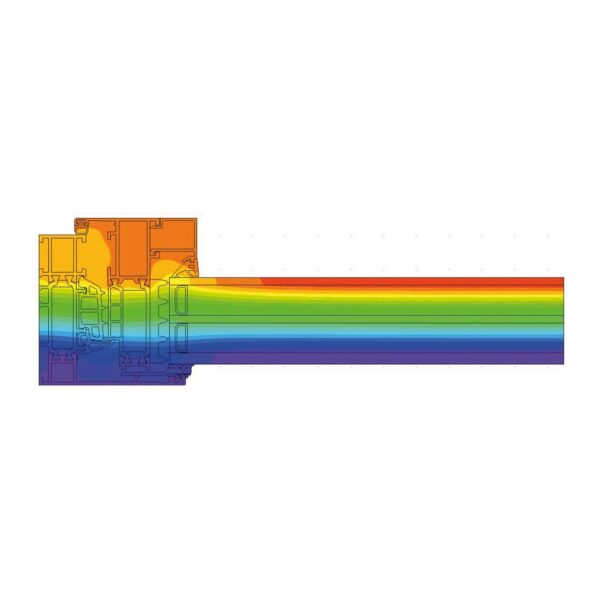

Współczynnik przenikania ciepła
Pliki do pobrania
