Minimalistyczne okno z ukrytą klamką

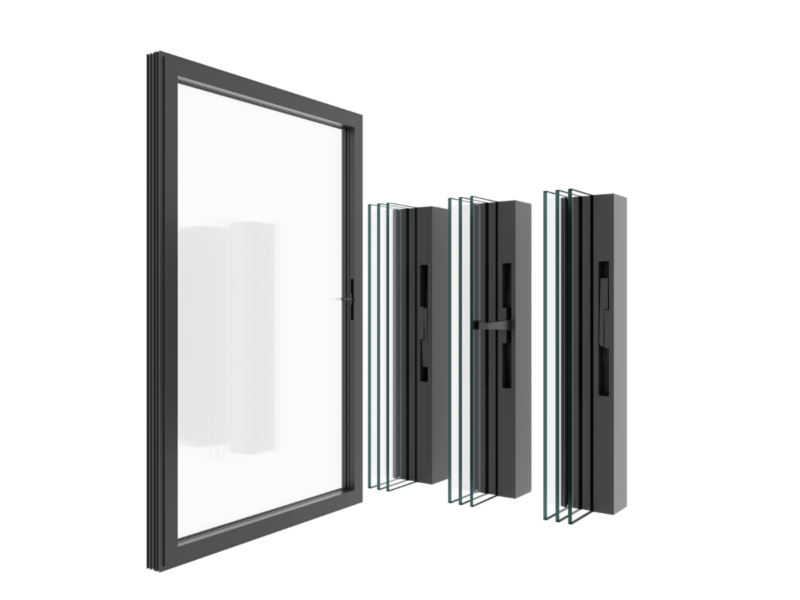

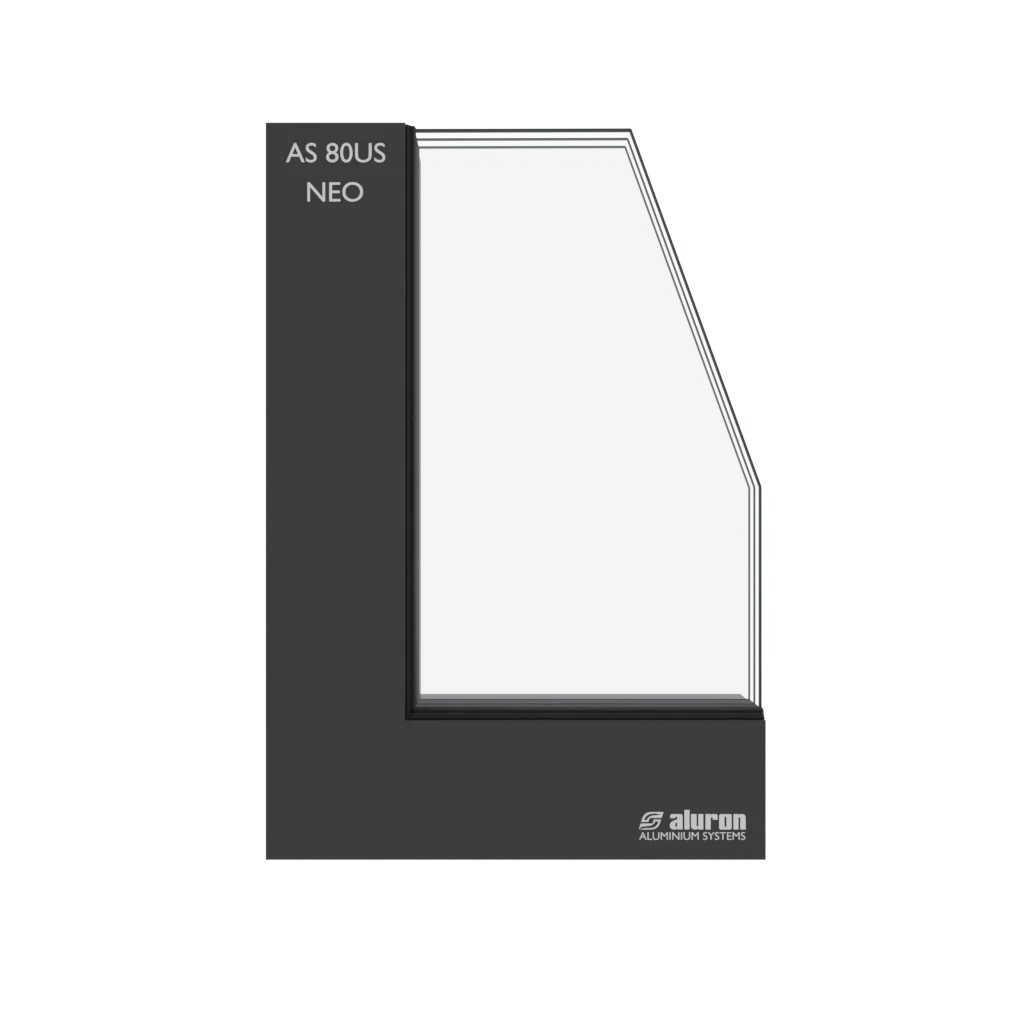

AS 80US NEO
Minimalistyczne rozwiązanie służące do konstruowania okien jedno i wielokwaterowych, w których w widoku od zewnątrz kwatery otwierane i stałe niczym się nie różnią.
Bazą konstrukcyjną pozostaje ukryte skrzydło jak w systemie AS 80US, dzięki czemu kwatery stałe i otwierane wyglądają identycznie w widoku zewnętrznym.
W systemie AS 80US NEO klamka jest zintegrowana i ukryta w obrębie skrzydła, a czystość formy wzmacnia możliwość zastosowania ukrytych zawiasów.
Design i funkcjonalność
-
Trójkomorowa budowa profili aluminiowych.
-
Niewidoczne skrzydło okienne w widoku od zewnątrz.
-
Dostępność czterech wariantów termicznych.
-
Możliwość tworzenia systemowego naroża całoszklanego o dowolnym kącie z regulowanymi łącznikami.
-
Dwa warianty popychacza okuć: aluminiowy i tworzywowy
-
Rozwiązanie kompatybilne z systemowo zaprojektowaną moskitierą.
-
Dostępny w wariantach U, R, RU i RU z ruchomym słupkiem.
-
Designerskie aluminiowe zaślepki odwodnienia.
-
Możliwość zintegrowania systemu z nowoczesnymi rozwiązaniami inteligentnego domu.
-
Możliwość łączenia z innymi systemami Aluronu.

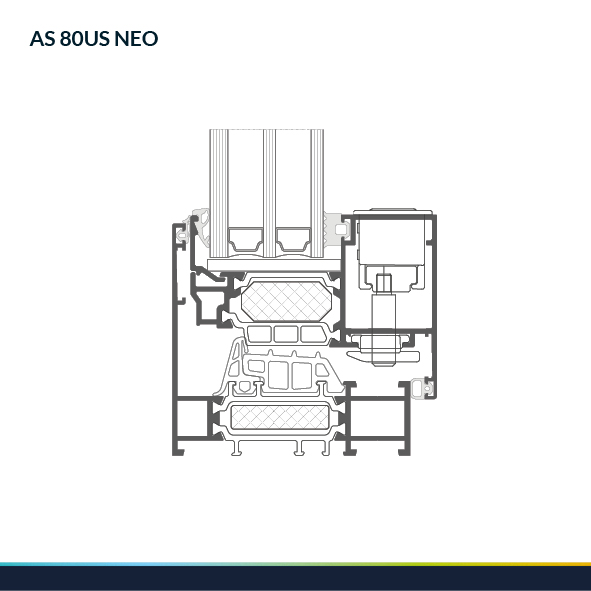

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Maksymalna wysokość skrzydła | 2700 mm |
|---|---|
| Maksymalna szerokość skrzydła | 1400 mm |
| Maksymalna masa skrzydła | 200 kg |
| Minimalna widoczna szerokość ramy | 78 mm |
| Głębokość ramy | 80 mm |
| Zakres szklenia | 21-44 mm |
| Głębokość skrzydeł okna | 84 mm |
Wybrane parametry systemu

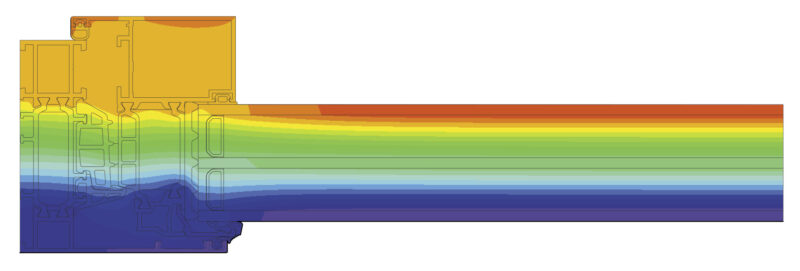

| Izolacyjność termiczna Uw | od 0,774 W/m2K |
|---|---|
| Przepuszczalność powietrza | klasa 4 |
| Wodoszczelność | klasa E2400 Pa |
| Odporność na obciążenie wiatrem | klasa C3 |
| Warianty termiczne | 4 |
