System pięciokomorowych okien pasywnych
AS 110 PASSIV
System AS 110 PASSIV jest przeznaczony do produkcji okien, drzwi balkonowych i witryn o najwyższym na rynku poziomie izolacji termicznej.
System AS 110 Passiv oferuje aż 5 wariantów termicznych, w tym pasywny - certyfikowany w Passive House w Darmstadt.
System AS 110 Passiv to nowoczesna konstrukcja przeznaczona do szklenia ciężkimi pakietami 3-komorowymi. Pozwala na zachowanie doskonałych parametrów
statycznych skrzydła. System posiada bardzo wysoką izolacyjność akustyczną.
Design i funkcjonalność
-
Nowatorska technologia pięciokomorowa poprawiająca sztywność konstrukcji.
-
Skrzydło zlicowane z ościeżnicą od zewnątrz.
-
Dostępność pięciu wariantów termicznych.
-
Dwa warianty popychacza okuć: aluminiowy i tworzywowy.
-
Możliwość tworzenia dużych przeszkleń.
-
Maskownica rowka okuciowego.
-
Dostępny w wariantach U, R, RU, RU z ruchomym słupkiem.
-
Niższe profile skrzydeł oraz niskie złożenia - więcej światła.
-
Rozwiązanie kompatybilne z systemowo zaprojektowaną moskitierą.
-
Designerskie aluminiowe zaślepki odwodnienia w kolorze ślusarki.
-
Dostępność skrzydeł w dwóch wersjach rowka okuciowego: ALU i PVC.
-
Możliwość zagniatania oraz kołkowania.

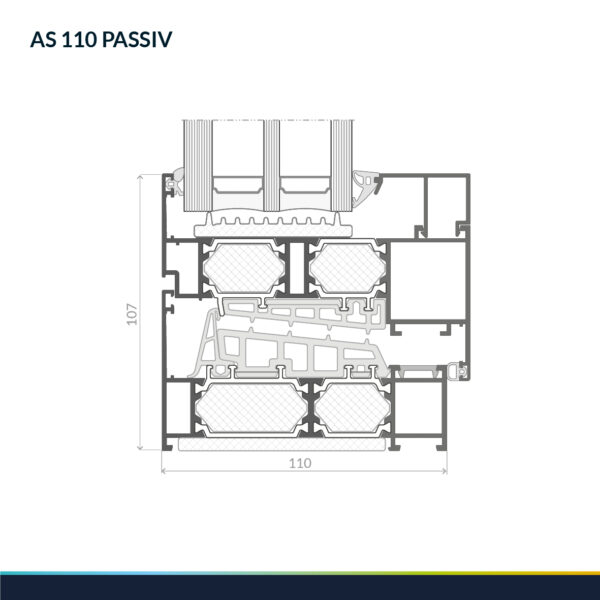

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Maksymalna wysokość skrzydła | 3500 mm |
|---|---|
| Maksymalna szerokość skrzydła | 1700 mm |
| Maksymalna masa skrzydła | 300 kg |
| Minimalna widoczna szerokość ramy | 54 mm |
| Minimalna widoczna szerokość skrzydła | 32 mm |
| Zakres szklenia | 47-74,5 mm |
| Głębokość ramy | 110 mm |
| Głębokość skrzydeł okna | 119 mm |
Wybrane parametry systemu
| Izolacyjność termiczna Uw | od 0,51 W/m2K |
|---|---|
| Przepuszczalność powietrza | klasa 4 |
| Wodoszczelność | klasa E1950 |
| Odporność na obciążenie wiatrem | klasa C5/B5 |
| Wytrzymałość mechaniczna | klasa 4 |
Współczynnik przenikania ciepła
Pliki do pobrania
