Okno zintegrowane z fasadą otwierane do wewnątrz
IW 50
System IW 50 przeznaczony jest do konstruowania okna zintegrowanego z fasadą aluminiową otwieranego do wewnątrz za pomocą standardowych zawiasów ukrytych.
Okna konstruowane na bazie systemu mogą występować w funkcji rozwierno–uchylnej, rozwiernej oraz uchylnej.
W widoku z zewnątrz skrzydło okienne nie różni się od sąsiednich kwater stałych, dzięki czemu nie zaburza widoku typowego dla systemu fasadowego, podkreślając równocześnie minimalistyczny styl projektu.
Design i funkcjonalność
-
Poprawa estetyki elewacji przy jednoczesnym zachowaniu funkcji wentylacji pomieszczenia.
-
Bogata oferta listew maskujących o różnych kształtach.
-
Różnorodność wariantów konstrukcyjnych w zależności od zastosowanego typu fasady: AF 50, AF 50S, AF 50KW, ATF 50 oraz ATF 50S.
-
Elegancki efekt ukrytego skrzydła w widoku z zewnątrz.
-
Możliwość szklenia szybami jednokomorowymi, jak i dwukomorowymi.
-
Specjalna konstrukcja uszczelki centralnej zapewniająca dużą szczelność konstrukcji oraz efektywny sposób odwodnienia.

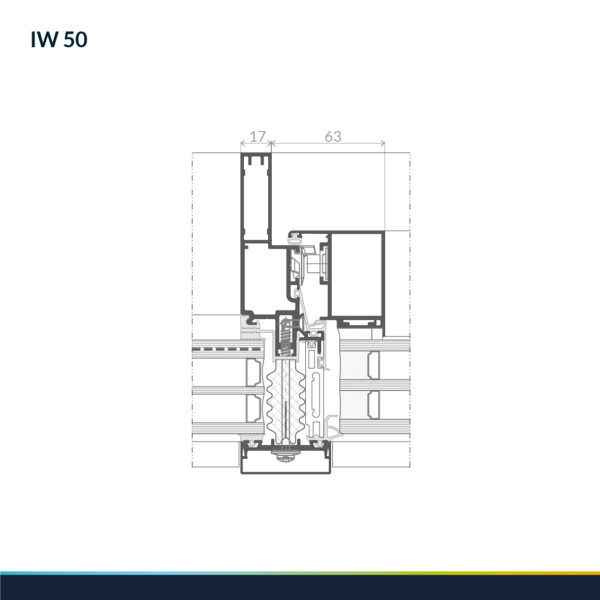

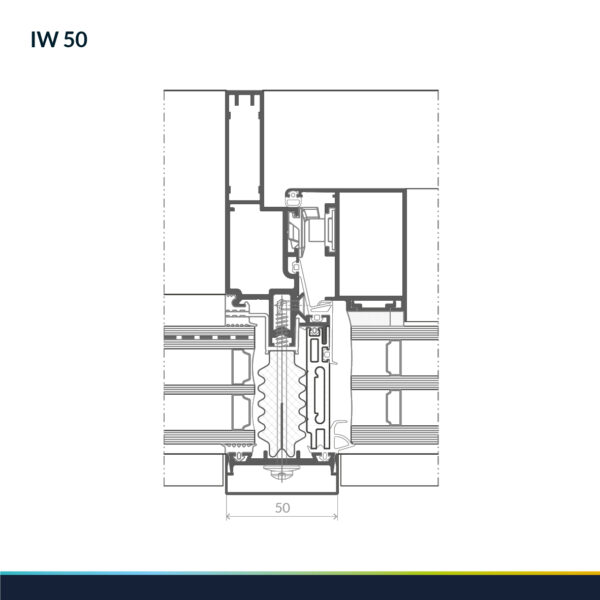

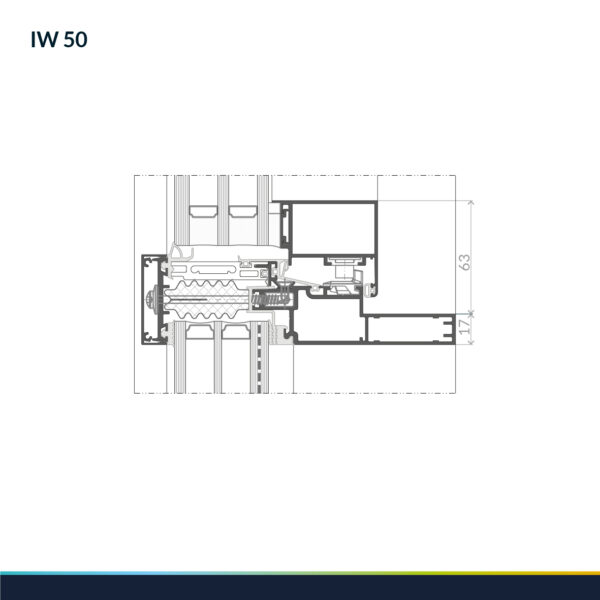

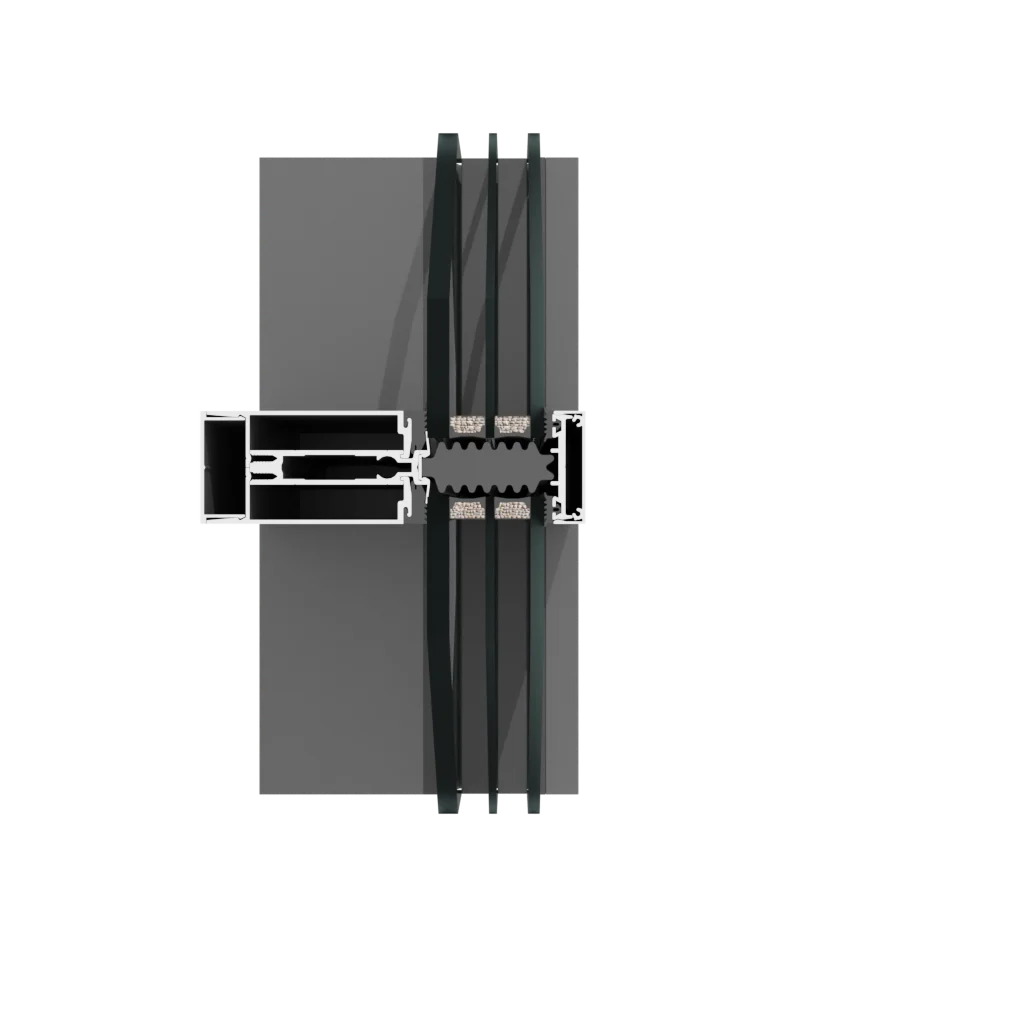

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Maksymalna wysokość konstrukcji | 2400 mm |
|---|---|
| Maksymalna szerokość konstrukcji | 1500 mm |
| Maksymalna masa konstrukcji | 150 kg |
| Zakres szklenia | 28-64 mm |
| Szerokość kształtowników słupa i rygla | 50 mm |
| Szerokość kształtowników wraz ze skrzydłem od wewnątrz | 80 mm |
| Zakres głębokości kształtowników słupa i rygla | 70-210 mm |

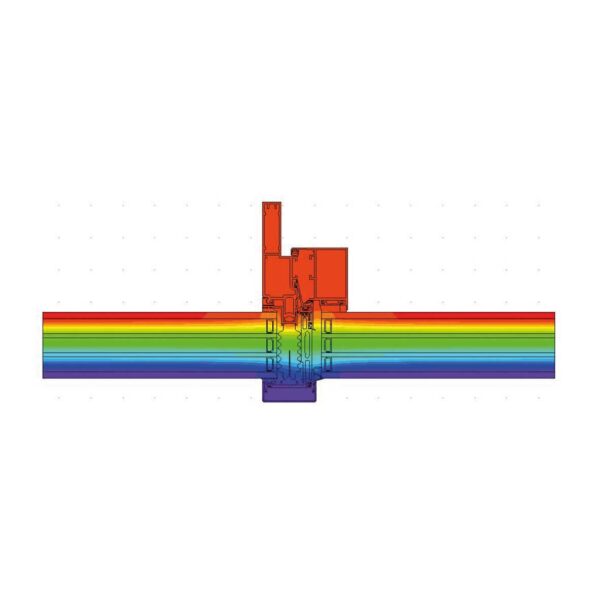

Wybrane parametry systemu
| Izolacyjność termiczna Uw | od 0,51 W/m²K |
|---|---|
| Przepuszczalność powietrza | klasa 4 |
| Wodoszczelność | klasa RE 2400 Pa |
| Odporność na obciążenie wiatrem | klasa C5/B5 |
| Badanie bezpieczeństwa | +/- 3600 Pa |
