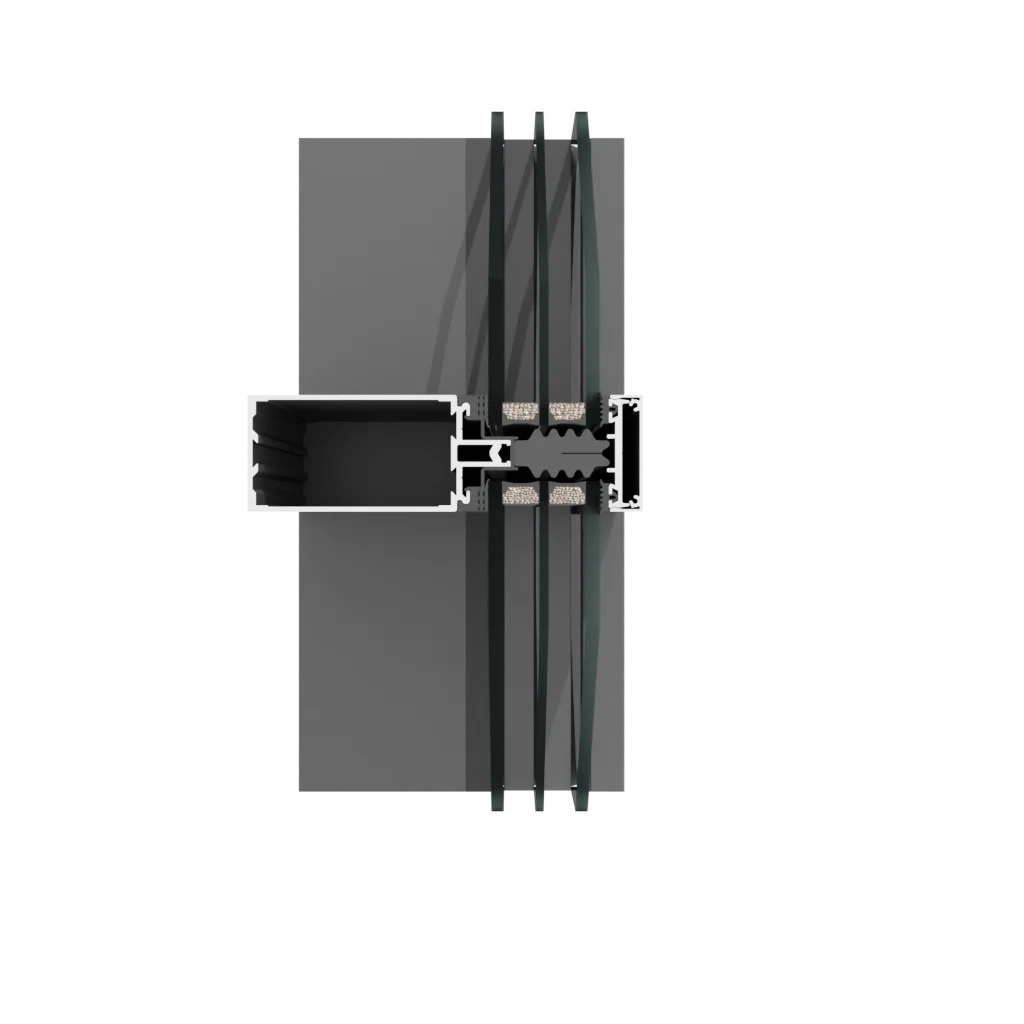

Fasada jednoprofilowa
AF 50
System fasadowy AF 50 służy do konstruowania lekkich ścian osłonowych wykonywanych w jednoprofilowej technologii typu słup-słup.
System fasadowy AF 50 zapewnia producentom doskonałą optymalizację wykorzystania materiału.
Rozwiązanie oferuje szerokie możliwości kształtowania zabudowy. Idealnie nadaje się do stosowania w nowoczesnych budynkach. W systemie zostały wykorzystane rozwiązania gwarantujące wysokie parametry izolacyjne i szczelnościowe.
Design i funkcjonalność
-
Szeroka gama listew dekoracyjnych.
-
Dostępność pasów nadprożowo-podokiennych o odporności ogniowej EI 30 i EI 60.
-
Duży wybór połączeń kątowych w tym szczelne przejście w dach.
-
Systemowe rozwiązania montażu na fasadzie: daszków, rolet, drzwi przesuwnych oraz osłon przeciwsłonecznych.
-
Licowanie profili i uszczelek od wewnętrznej strony fasady.
-
Dostępność 3 stopni odwodnienia.
-
Możliwość wyposażenia fasady w rynnę montowaną na jednym ryglu (komplet akcesoriów).
-
Ułatwiające prefabrykację rygle cięte na prosto również przy połączeniach kątowych.
-
Optymalizacja wykorzystania materiału dzięki jednoprofilowej technologii słup-słup.

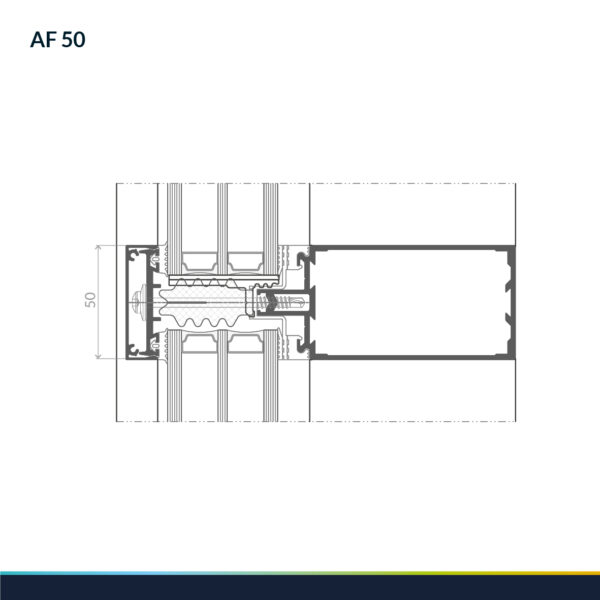

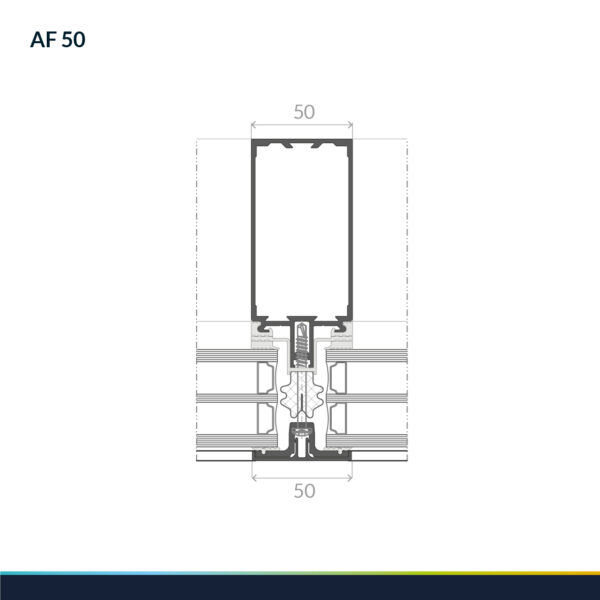

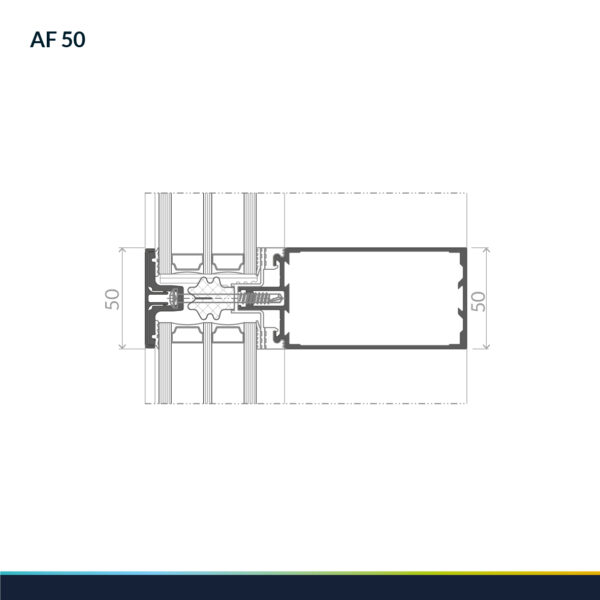

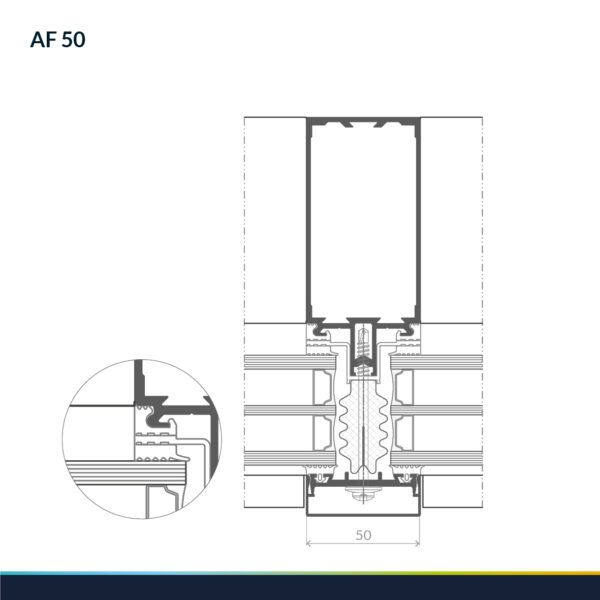

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Szerokość kształtowników słupa i rygla | 50 mm |
|---|---|
| Nośność szkła | do 540 kg |
| Zakres szklenia | do 64 mm |
| Zakres głębokości kształtowników słupów i rygli | do 320 mm |
Wybrane parametry systemu
| Izolacyjność termiczna U fasady | od 0,6 W/m2K |
|---|---|
| Przepuszczalność powietrza | klasa AE 1500 Pa |
| Wodoszczelność | klasa RE 2400 Pa |
| Odporność na obciążenie wiatrem | 2400 Pa |
| Odporność na włamanie | RC2, RC3 |
| Badanie bezpieczeństwa | +/- 3600 Pa |
| Odporność na uderzenie szyba zespolona 2-komorowa | klasa E5/I5 |
| Izolacyjność akustyczna | 42 (-2;-8) dB |
