System drzwi panelowych ze zlicowanym doświetlem

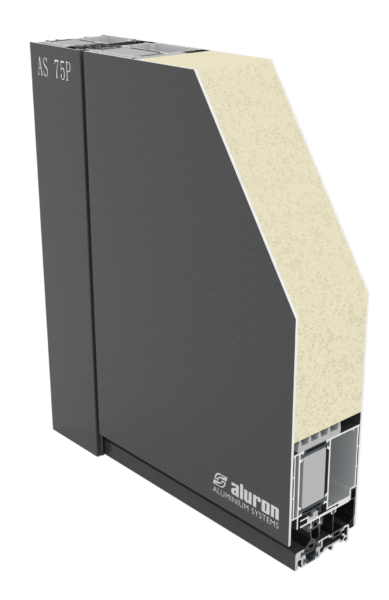

AS 75P Unity
AS 75P Unity to wariant drzwi panelowych, w których panel drzwiowy i szyba doświetla bocznego po zamknięciu tworzą jedną płaszczyznę.
Cechą charakterystyczną wariantu systemowego AS 75P Unity jest brak konieczności dublowania profili.

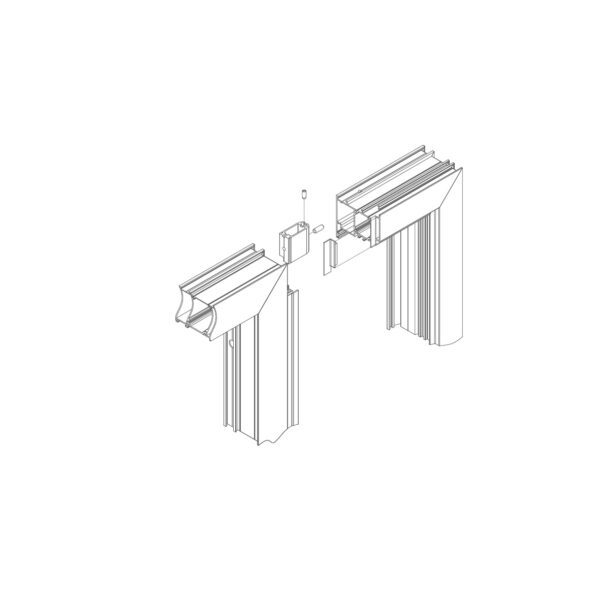

Rozwiązanie realizowane z użyciem nowego profilu P2800XX. Ościeżnica drzwiowa płynnie przechodzi w ramę naświetla, co podnosi
estetykę całego rozwiązania. Połączenie tych dwóch elementów jest realizowane z wykorzystaniem specjalnie zaprojektowanych łączników typu „T”.
Design i funkcjonalność
-
Trójkomorowa budowa profili aluminiowych.
-
Cztery warianty termiczne.
-
Nowe rozwiązania: pochwyt wpuszczany ze zintegrowanym oświetleniem LED oraz lamele dekoracyjne.
-
Możliwość realizacji indywidualnych projektów oraz wzorów paneli – frezowanie kształtów i otworów.
-
Dostępne typy zawiasów: nawierzchniowe, rolkowe oraz ukryte.
-
Zamki wielopunktowe dostępne w standardzie lub możliwość wyboru zamków elektromotorycznych.
-
Drzwi otwierane do wewnątrz oraz na zewnątrz.
-
Możliwość konstruowania drzwi jedno i dwuskrzydłowych wyposażonych w doświetla boczne i/lub górne.
-
Panele w wersjach: nieprzeziernej, z elementami przeziernymi oraz całoszklanej lub z aplikacjami ze stali nierdzewnej.
-
Dostępny w wersji z panelem całoszklanym oraz w wersji ze zlicowanym doświetlem.
Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Maksymalna wysokość skrzydła | 3000 mm |
|---|---|
| Maksymalna szerokość skrzydła | 1400 mm |
| Maksymalna masa skrzydła | 280 kg |
| Głębokość ramy | 75 mm |
| Głębokość skrzydeł | 70 mm, 72 mm |
| Maksymalna grubość panelu | 75 mm |
Wybrane parametry systemu
| Izolacyjność termiczna Ud | od 0,82 W/m2K |
|---|---|
| Przepuszczalność powietrza | klasa 4 |
| Wodoszczelność | klasa E900 PA |
| Odporność na obciążenie wiatrem | klasa C3 |
| Klasa użytkowania | klasa 3 |
