Aktywne wypełnienia fotowoltaiczne do fasadowych systemów aluminiowych

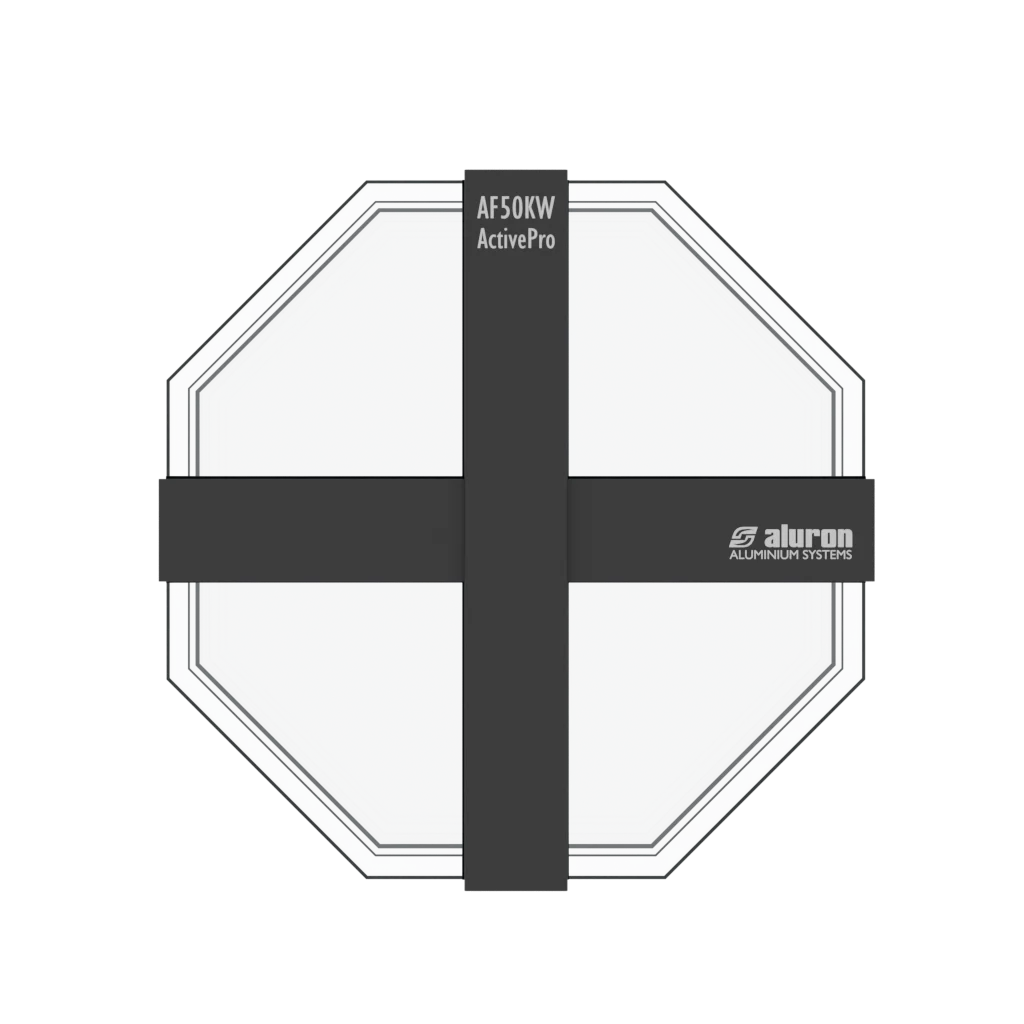

AF 50KW ActivPRO

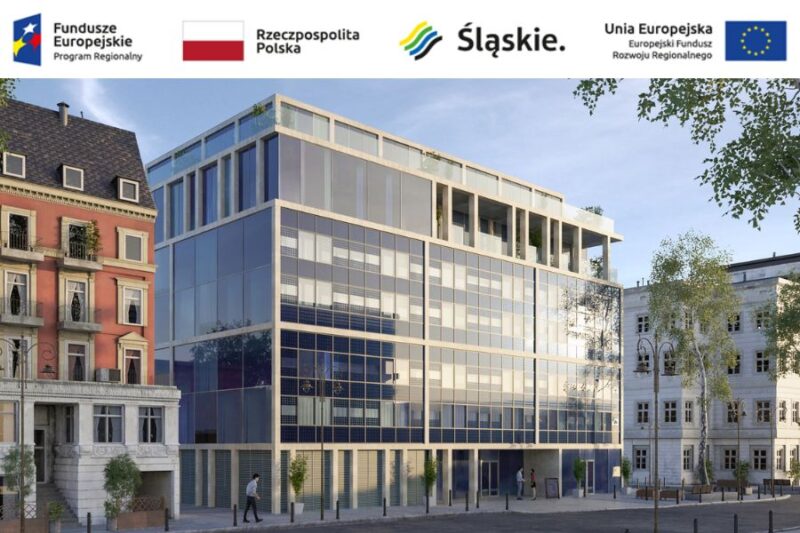

System ActivPRO przeznaczony jest do wykonywania izolowanych termicznie aluminiowych fasad budynków z wykorzystaniem aktywnych wypełnień fotowoltaicznych.
Technologia ActivPRO stanowi uzupełnienie systemu AF50KW QUANTUM. Oferuje aktywne wypełnienia do konstrukcji fasad i okien aluminiowych. Ich zadaniem jest połączenie funkcji całkowitej przezierności zestawu szybowego z produkcją energii elektrycznej z energii słonecznej.
Wykorzystuje innowacyjną budowę fasady słupowo-ryglowej dającą możliwość laminowania ogniw fotowoltaicznych do części składowych profili konstrukcyjnych. System ActivPRO produkuje energię elektryczną z fotowoltaicznych miniogniw krzemowych. Są one wbudowane w termiczne ramki międzyszybowe, wykonane z materiału izolacyjnego. Następnie umieszcza się je w pakietach szybowych i na profilach konstrukcyjnych fasady słupowo-ryglowej. System AF50KW QUANTUM zyskał nową funkcjonalność przy zachowaniu dotychczasowych parametrów konstrukcyjnych.
Design i funkcjonalność
-
Wbudowane miniogniwa fotowoltaiczne z jednoczesnym zapewnieniem pełnej przezierności przegrody.
-
Aktywna i pasywna fasada budynku z efektem produkcji energii elektrycznej.
-
Efektywne wykorzystanie energii odnawialnej z fasady w celu polepszenia bilansu energetycznego budynku.
-
Szklenie od zewnątrz i od wewnątrz.
-
Dostęp do modułów fotowoltaicznych od wewnętrznej strony konstrukcji w przypadku konieczności serwisu lub awarii.
-
Okablowanie instalacji umieszczone wewnątrz konstrukcji.
-
Pełna optymalizacja wykorzystywanych profili dzięki konstrukcji słup-słup.
-
Rozwiązanie kompatybilne z innymi systemami Aluron.
Parametry techniczne
Charakterystyka systemu
| Maksymalna grubość wypełnienia | 75 mm |
|---|---|
| Izolacyjność termiczna wypełnienia | od 0,6 W/m2K |
| Szerokość miniogniw PV | 38-198 mm |
| Maksymalna moc znamionowa dla warunków STC dla fasady | 45 Wp/m2 |
| Maksymalna moc znamionowa dla warunków STC dla laminatu umieszczonego na profilach konstrukcyjnych | 150Wp/m2 |
Wybrane parametry systemu dla konstrukcji fasadowych AF 50KW QUANTUM z wykorzystaniem ActivPRO
| Przepuszczalność powietrza | klasa AE 1500 Pa |
|---|---|
| Wodoszczelność | klasa RE 1500 Pa |
| Odporność na obciążenie wiatrem | 2400 Pa |
| Badanie bezpieczeństwa | +/- 3600 Pa |
| Odporność na uderzenie szyba zespolona 2-komorowa | klasa E5/I5 |
| Wodoszczelność pod dynamicznym ciśnieniem powietrza i natryskiem wodnym | 2400 Pa – ciśnienie + 900 Pa |
Wybrane parametry systemu dla konstrukcji okiennych AS 110 Passiv z wykorzystaniem ActivPRO
| Przepuszczalność powietrza | klasa 4 |
|---|---|
| Wodoszczelność | klasa E1500 |
| Odporność na obciążenie wiatrem | klasa C5/B5 |
| Badanie bezpieczeństwa | +/- 3000 Pa |
