System akustycznych ścian działowych
ACS 38
System ACS 38 służy do konstruowania eleganckich i smukłych aluminiowych ścian, witryn oraz przegród wewnętrznych bez izolacji termicznej o wysokiej izolacyjności akustycznej.
System ACS 38 posiada wspólną z systemem ACS 50 Krajową Ocenę Techniczną.
Rozwiązanie umożliwia stosowanie różnych konstrukcji drzwiowych z wykorzystaniem najwęższych ościeżnic typu slim oraz tworzenie pomieszczeń z samonośnym zadaszeniem tzw. boksów. System prezentuje wysokie właściwości użytkowe i estetyczne.
Design i funkcjonalność
-
Tylko 6 mm widocznej ościeżnicy - maksymalne światło drzwi szklanych.
-
Smukła zabudowa - słupki o szerokości 38 mm.
-
Kompatybilny z drzwiami aluminiowymi ACS 50.
-
Bogata gama klipsów zewnętrznych zwiększających statykę.
-
Łatwa i szybka prefabrykacja dzięki profilom ciętym „na prosto”.
-
Łatwa i szybka prefabrykacja nawet w warunkach budowy.
-
Możliwość prowadzenia okablowania instalacji elektrycznej w profilu.
-
Możliwość instalowania wypełnień o dużym zakresie grubości.
-
Integracja z żaluzjami międzyszybowymi sterowanymi ręcznie lub automatycznie.
-
Możliwość stosowania w biurowcach klasy A.

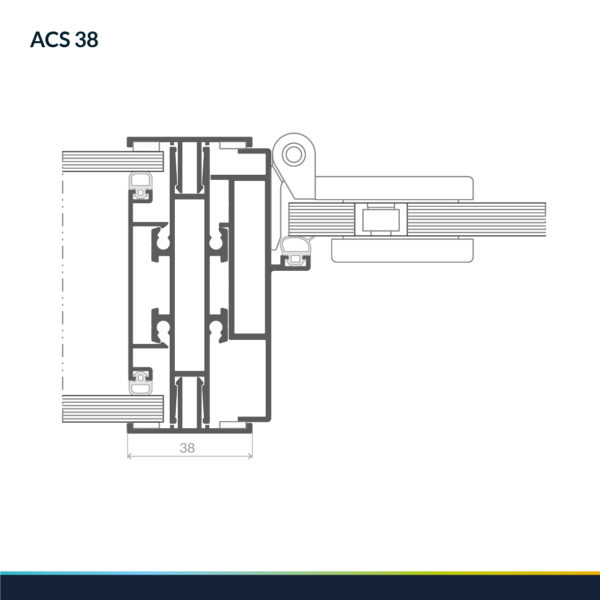

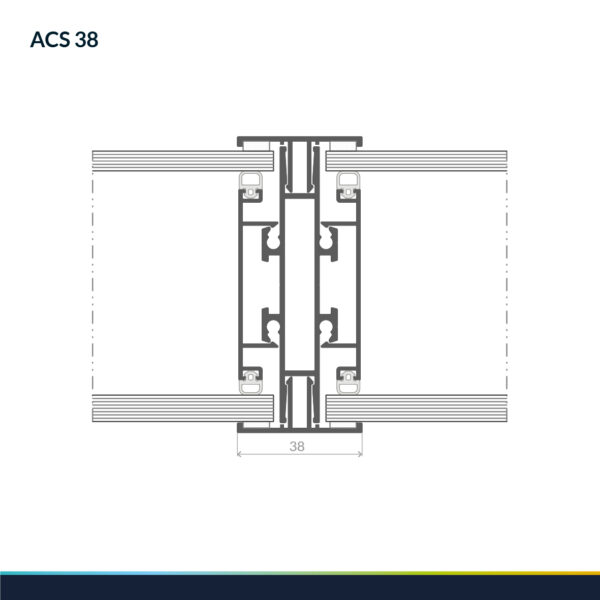

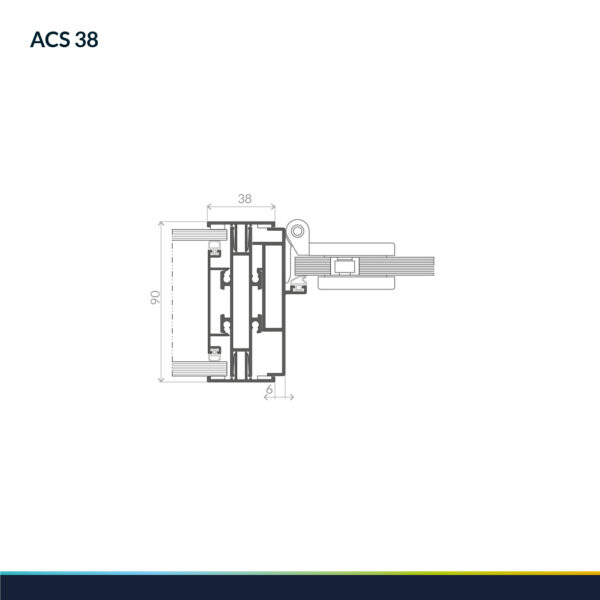

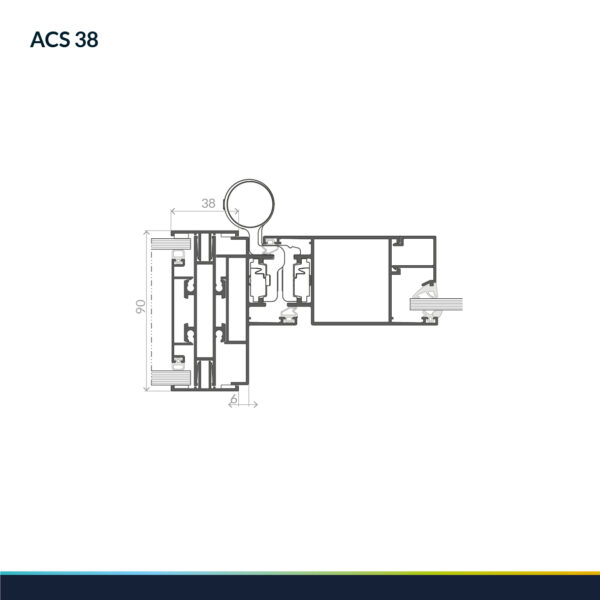

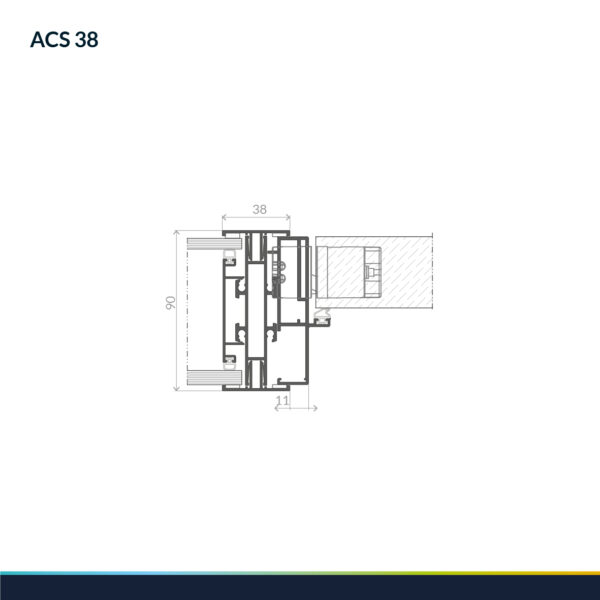

Rysunki techniczne
Parametry techniczne
Charakterystyka systemu
| Maksymalna wysokość ścian | 5300 mm |
|---|---|
| Minimalna widoczna szerokość ościeżnicy | 38 mm |
| Szerokość konstrukcyjna profili | 38 mm |
| Maksymalna powierzchnia modułu szklenia | do 6,0 m2 |
| Rozstaw słupków pionowych | do 2500 mm |
| Zakres szklenia | 5-13 mm |
| Zakres grubości wypełnień nieprzeziernych | 5-84 mm |
Wybrane parametry systemu
| Izolacyjność akustyczna dla wersji nieprzeziernej | do 52 dB |
|---|---|
| Izolacyjność akustyczna dla wersji przeziernej | do 46 dB |
| Szczelność na infiltrację powietrza | 0,01 m3 (mhdaPa2/3) |
| Odporność na obciążenie wiatrem | klasa C3/B3 |
| Zakres stosowania | kat. IVb wg EAD 210005-00-0505 |
