AS 75EI
System izolowanych termicznie drzwi przeciwpożarowych
AS 75EI

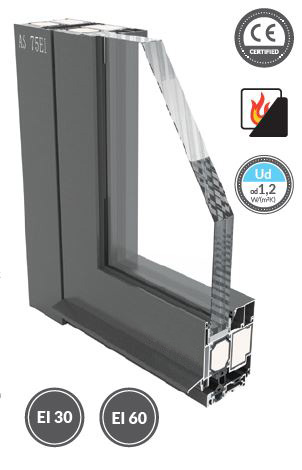

Trzykomorowy system AS 75 EI służy do konstruowania izolowanych termicznie wewnętrznych i zewnętrznych drzwi o klasie odporności ogniowej EI 30 oraz EI 60 z możliwością montażu w zabudowie witrynowej, ścianach AS 75EI oraz w ścianach g-k.
System zapewnia pełną optymalizację wykorzystywanych profili dzięki zastosowaniu tych samych kształtowników i akcesoriów jak w przypadku klasycznego systemu okienno-drzwiowego AS 75. W ramach systemu stosowane są wielowariantowe szyby koncernu Vetrotech Saint-Gobain oraz okucia drzwi znanych marek: Wala, Master, Dr Hahn, Wilka, MC Aluhard, Eco Schulte, Geze.
Powstające na bazie systemu przeciwpożarowe drzwi i okna techniczne mogą być wyposażone w doświetla i naświetla. System pozwala też na zastosowanie ciepłego panelu nieprzeziernego w drzwiach oraz konstruowanie ścianek przeciwpożarowych.
WYBRANE PARAMETRY SYSTEMU
od 1,2 W/m2K
Izolacyjność termiczna Ud
EI 30, EI 60
Klasa odporności ogniowej
klasa Sa, S200
Dymoszczelność
klasa 7A
Wodoszczelność
klasa 2
Przepuszczalność powietrza
klasa C2
Odporność na obciążenie wiatrem
WKŁADY PERLITERM & ŁATWY MONTAŻ

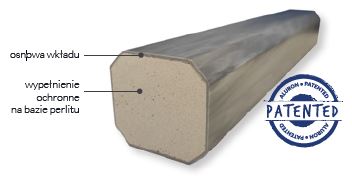

Opatentowane wkłady ogniochronne dopasowane kształtem do komór profili, wykonane ze skały pochodzenia wulkanicznego.
Lżejsze, cieplejsze oraz niepylące w porównaniu do powszechnie stosowanego gipsu.
Wytrzymałe mechanicznie (odporne na pęknięcia i złamania) poprawiające izolacyjność termiczną.
Pierwsze na rynku wkłady ogniochronne w tworzywowej osnowie zapewniającej czystość i wygodę składowania oraz użytkowania.
Szklenie jednostronne jak w typowych systemach drzwiowych, montaż klipsa od strony wewnętrznej
Regulowane systemowe kątowniki do mocowania szkła ułatwiające szklenie różnych pakietów szybowych.
Możliwość wyboru pozycji szyby względem osi skrzydła - tzw. szklenie centralne.
Autorskie uszczelki pęczniejące wpinane do przekładek termicznych eliminujące problem ich odklejania.
CHARAKTERYSTYKA SYSTEMU
EI 30 - 2800 mm EI 60 - 2500 mm
Max. wysokość skrzydła
1320 mm
Max. szerokość skrzydła
220 kg
Max. masa skrzydła
EI 30 - 4800 mm EI 60 - 4000 mm
Głębokość ramy
15 mm, 16 mm
Głębokość skrzydeł
27 mm
Max. grubość panelu
34-56 mm
Przekrój przez drzwi otwierane do wewnątrz - wersja EI 60
Przekrój przez drzwi otwierane na zewnątrz - wersja EI 60
