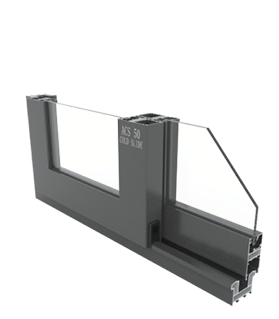

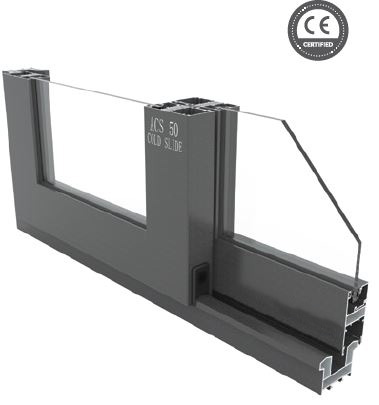

ACS 50 COLD SLIDE
System drzwi przesuwnych
ACS 50 COLD SLIDE
System służy do konstruowania drzwi przesuwnych wykorzystywanych jako przegrody w zabudowie wewnętrznej i zewnętrznej niewymagającej izolacji termicznej.

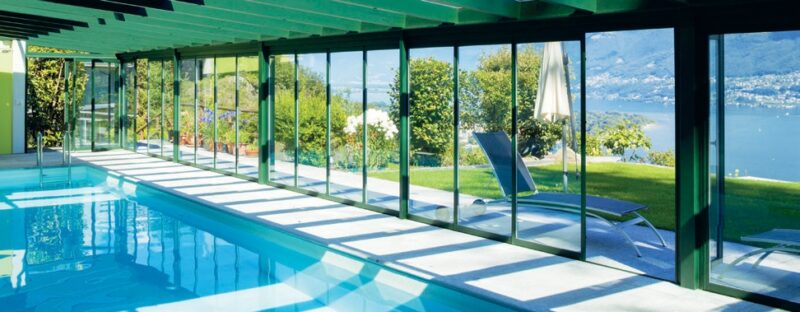

Rozwiązanie idealnie sprawdzi się w konstrukcjach takich jak ogrody zimowe oraz werandy. System zapewnia optymalizację wykorzystywanych materiałów dzięki zastosowaniu tych samych kształtowników i akcesoriów, które są wykorzystywane przy ACS 50. W ramach systemu przewidziano szereg udogodnień skracających czas prefabrykacji i montażu. Jednym z nich jest możliwość złożenia ościeżnicy na budowie dzięki zastosowaniu specjalnie przygotowanych łączników narożnika pod kołkowanie. Proces szklenia skrzydeł może być realizowany na budowie po wcześniejszym obsadzeniu konstrukcji w otworze budynku.
WYBRANE PARAMETRY SYSTEMU
klasa 3
Przepuszczalność powietrza
klasa A3
Odporność na obciążenie wiatrem
klasa 4A
Wodoszczelność
DESIGN & FUNKCJONALNOŚĆ
Dostępny we wszystkich schematach zabudowy.
System kompatybilny z ACS 50.
Możliwość centralnego usytuowania wypełnienia w skrzydle.
Rozwiązanie kompatybilne z systemowo zaprojektowaną moskitierą AS M.
Wariant zamka jednopunktowego od wewnątrz.
Dwa rodzaje uszczelnienia konstrukcji ze skrzydłem: standardowa wersja ze szczotką oraz wersja ze specjalną dwukomponentową uszczelką ślizgową.
Możliwość regulacji wysokości skrzydła +/- 2,5 mm przy zastosowaniu specjalnych wózków.
Dwa warianty odwodnienia futryny.
Dostępność kilku wariantów osadzenia progu w posadzce.
Brak konieczności frezowania pod wózki jezdne.
Wariant podchwytu wpuszczanego od zewnątrz.
Niski próg dla wszystkich rodzajów ościeżnic zapewniający komfort i bezpieczeństwo.
CHARAKTERYSTYKA SYSTEMU
2500 mm
Max. wysokość konstrukcji
2000 mm
Max. szerokość skrzydła
200 kg
Max. masa skrzydła
4-18 mm
Zakres szklenia
35 mm
Głębokość skrzydła
12,5 mm
Min. widoczna szerokość ramy
50 mm
Głębokość konstrukcyjna wariantu 2-jezdniowego
94 mm
Głębokość konstrukcyjna wariantu 3-jezdniowego

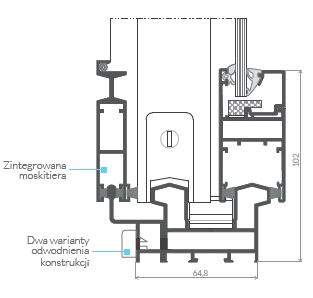

Przekrój przez drzwi przesuwne na poziomie posadzki

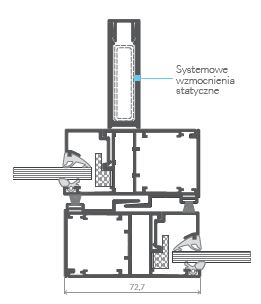

Przekrój przez labirynt ze wzmocnieniem
